产品概述是由O型球阀和气动执行机构组成，阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。气动切断球阀（气动开关球阀）广泛适用于天然气、油品、化工、冶金、造纸 电办、矿业，印染、生物制药，日用化工，食品饮料，水处理 及空气处理等行业的流体自动控制或调节控制，与自动化气动仪表配套使用。
主要性能参数主要性能参数| 序号 | 零件名称 | 材 质 |
|---|
| C | P | R |
|---|
| 1 | 右阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | | 2 | 螺母 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | | 3 | 垫片 | PTFE | PTFE | PTFE | | 4 | 螺柱 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | | 5 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | | 6 | 阀座 | PTFE | PTFE | PTFE | | 7 | 球体 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | | 8 | 阀杆 | 1Cr13 | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | | 9 | 垫片 | PTFE | PTFE | PTFE | | 10 | 填料 | PTFE | PTFE | PTFE | | 11 | 衬套 | PTFE | PTFE | PTFE | | 12 | 压盖 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | | 13 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | | 14 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | | 15 | 连接支架 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | | 16 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | | 17 | 连接套 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | | 18 | 气动装置 | | | | | 19 | 位置指示器 | 塑料 | 塑料 | 塑料 | 主要结构连接尺寸主要结构连接尺寸（mm)| 公称通径DN(mm) | 尺寸(mm) | 执行器型号 |
|---|
| L | D | D1 | D2 | b | f | n-Φd |
|---|

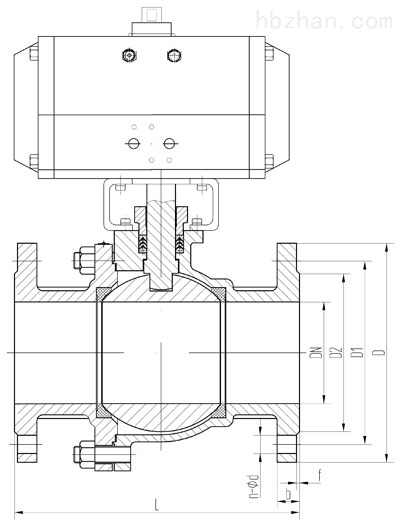

| 15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 | GT52/GT63K | | 20 | 117 | 105 | 75 | 55 | 14 | 4-14 | GT63/GT63K | | 25 | 127 | 115 | 85 | 65 | 14 | 4-14 | GT63/GT83K | | 32 | 140 | 135 | 100 | 78 | 16 | 4-18 | GT83/GT83K | | 40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 | GT83/GT110K | | 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | GT83/GT110K | | 65 | 190 | 180 | 145 | 120 | 18 | 4-18 | GT110/GT127K | | 80 | 203 | 195 | 160 | 135 | 20 | 8-18 | GT127/GT127K | | 100 | 305 | 215 | 180 | 155 | 20 | 8-18 | GT127/GT160K | | 125 | 256 | 245 | 210 | 185 | 22 | 8-18 | GT160/GT190K | | 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | GT190/GT210K | | 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | GT254/BAW20S | | 250 | 533 | 405 | 335 | 320 | 30 | 12-25 | BAW17/BAW20S | 产品外形结构尺寸图：
气动球阀的维护:气动球阀在安装前的准备工作：
1、保证气动管路球阀安装位置管线在同轴位置上，管线上两片法兰应保持平行，确认管线能够承受气动管路球阀自身重量，如果发现管线不能承受气动管路球阀重量，则在安装前为管线配备相应的支撑。
2、确认管线内是否有杂质、焊渣等，必须要把管线内吹扫干净。
3、核对气动管路球阀铭牌，并对气动管路球阀进行全开全闭数次操作，确认阀门能够正常工作，再全面检查一次阀门的各个细节，保证阀门完好无损。
4、除去阀门两端的保护盖，检查阀体内是否干净，清洗阀体内腔，由于气动管路球阀的密封面是球形状，即使微小的杂物也可能造成密封面的损伤。 气动管路球阀的安装：
1、气动管路球阀的任何一段都可安装在上游端，手柄气动管路球阀可以安装在管线的任何位置，如果配置执行机构(如齿轮箱、电-气动执行器)的气动管路球阀，则必须垂直安装，阀门进出口处在水平位置上。
2、气动管路球阀法兰与管线法兰间按管路设计要求装上密封垫。
3、法兰上的螺栓需对称、逐次、均匀拧紧。
4、如果气动管路球阀采取气动、电动等执行器时，按说明书完成气源、电源的安装。 气动管路球阀安装后的检查：
1、安装完毕后，启动气动管路球阀开、关数次，应该动作灵活，受力均匀，气动管路球阀工作正常。
2、根据管道压力设计要求，通压后检测气动管路球阀与管道法兰结合面的密封性能。
