产品说明：
本仪表包含多项技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。
本仪表可通过4~20mA或RS485(Modbus协议或其他定制协议)连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的液位数据。
本仪表具有如下特点：
l.电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，可以替代同类型国外进口仪表。
2.的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。
3.我公司拥有的声波智能技术，使仪表的精度大大提高，液位精度达到0.3％，能够抗各种干扰波。
4.本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。仪表提供多种安装方式，用户可以通过本手册进行仪表标定。
5.仪表的所有输入、输出线均具有防雷、防短路的保护功能。
本资料仅供参考，为不断提高产品性能，本网站中所有图片及性能参数如有改动，恕不另行通知，敬请谅解！本公司保留对所有技术参数和图片的最终解释权。

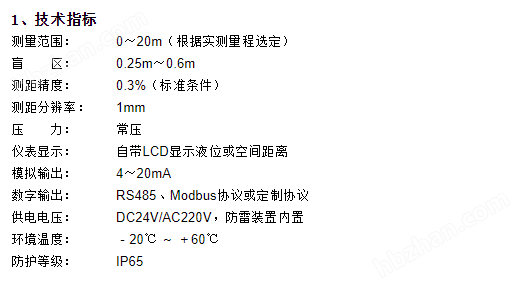

安装方法： 开敞环境下一般采用支架安装方式，用仪表自带法兰固定。池或罐在安装位置上割一个探头直径60mm的圆孔，将仪表放入，然后将法兰自下而上旋紧。安装必须保证仪表的探头面与被测液面水平。
如上图所示，仪表的探头发波打到液位后反射回探头，探头接收到后计算发波到收波的时间，得到测量距离L，仪表安装高度TH减去测量距离L将得到当前液位H。
仪表量程指仪表能够测量的距离，安装高度TH应小于量程。
仪表盲区指仪表在探头附近无法测量的区域，液位与探头间距应大于盲区，例盲区为0.3m，则液位与探头间距必须大于0.3m。
探头发波是个扩散过程，即有方向角，安装的时候要注意，否则可能打到池壁的凸起物或渠道边沿。
2.4 仪表安装原则
1）探头发射面到液位的距离，应小于选购仪表的量程。
2）探头发射面到液位的距离，应大于选购仪表的盲区。
3）探头的发射面应该与液体表面保持平行。
4）探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
5）若池壁或罐壁不光滑，仪表安装位置需离开池壁或罐壁0.3m以上。
6）若探头发射面到液位的距离小于选购仪表的盲区，需加装延伸管，延伸管管径
大于120mm，长度0.35m～0.50m，垂直安装，内壁光滑，罐上开孔应大于延伸管内
径。或者将管子通至罐底，管径大于80mm，管底留孔保持延伸管内液面与罐内等高。
2.5 安装注意事项
1）仪表在室外安装建议加装遮阳板以延长仪表使用寿命。
2）电线、电缆保护管，要注意密封防止积水。
3）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，建议在仪表的进出线端另外
安装专用的防雷装置。
4）仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，建议在液位仪周围加设防高、低温装置。
3、仪表调试
3.1 键盘说明
【SET】单键。按【SET】进入菜单，在设置时按【SET】
取消设置，设置完毕后，按【SET】键退出菜单。
【▲】： 上翻键和数字键。在菜单中，该键作为菜单的上翻键用，在更改数据时，
该键做加法键用。
【▼】：下翻键。在菜单中，该键作为菜单的下翻键用，在更改数据时，
该键做减法键用。
【OK】： 确认键。选择菜单或更改数据数据时的移位键。
3.2 参数设置
3.2.1液位标定（LEVEL）
仪表安装完毕、上电后，液晶上会显示液位数值，而该数据往往与实际液位不符，故需要液位标定。
液位标定步骤如下：按SET进入参数设置菜单。LEVEL
为液位标定菜单，按OK键进行液位标定，用▼键（移位）和▲键（数字更改）将数字改为实际液位值（如2.100），按OK键确认，再按SET设置菜单，此时液晶行显示“――――”第二行显示“2.100”，表示仪表正在进行液位标定（此时不能移动仪表、不能断电）。当液晶行显示“2.100”时，表示仪表液位标定完毕。
3.2.2 20mA设置
在仪表正常工作时按SET参数设置菜单，按▲键选择4～20mA数字即为20mA对应液位，按OK键进行设置。
3.2.3探头高度（TH）
可以显示探头高度，可查看探头高度是否符合现场情况，也可用于液位标定。直接按照现场情况更改探头高度值。
3.2.4继电器参数设置
可以选择“&”、“|”、“N”、“∧”四种符号。更改时点OK键使所需修改符号闪动，点▲键或▼键选择所需符号，数字修改同前。
符号含义：
<：小于符号
>：大于符号
&：与，表示两个条件都需满足；
| ：或，表示满足两个条件之一即可；
N：只有前一个条件，后一个不显示；
∧：前一条件为继电器吸合条件（一般用于开泵），后一条件为继电器
打开条件（一般用于停泵），主要用于排水井和进水井控制。
此菜单改显示模式，共有3种显示模式可供选择：
3.2.5显示模式设置（DispMode）
1． LEVEL：显示液位
2． AIRH：显示距离
3． AIRHT：显示距离和温度
按▲键选择所需模式然后按OK键确认。
3.2.6 P--Multi菜单
P--Multi菜单出厂时已设置好，一般不用更改；除非现场情况非常恶劣，也要在厂家指导下设置。
