一 概述-直流充电桩电能表
DJSF1352-D导轨式直流充电桩电能表主要针对直流充电桩设计,可测量直流系统中的电压、电流、 功率以及电能等。
2 型号
二 技术参数
三 外形及安装尺寸
DJSF1352-D-360
DJSF1352-D-600
DJSF1352-L

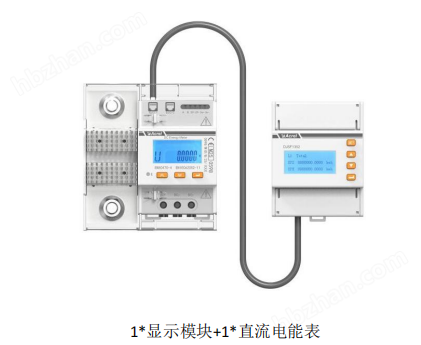

显示模块接线
计量精度要求
小功率直流充电桩的计量精度直接关系到消费者利益和运营商的成本核算。按照相关标准,如JJG 1149-2022《电动汽车非车载充电机检定规程》要求,对于直流充电桩,其准确度等级分为1级和2级。
直流电能计量的稳定性对长期可靠计费至关重要。小功率直流充电桩可能面临不同环境温度、湿度以及电网波动等因素影响。为确保稳定性,充电桩需配备高质量的计量模块,并具备良好的温度补偿和抗干扰能力,能在-20℃至+50℃的环境温度范围内,保证计量稳定性,确保长期稳定、准确计费。
数据记录与传输要求
为实现精细化运营管理,小功率直流充电桩需具备完善的数据记录与传输功能。在数据记录方面,要详细记录每次充电的起始时间、结束时间、充电电量、充电费用等信息。运营方通过平台可实时监控充电桩运行状态与电能计量情况,及时发现并处理问题,提升运营效率与服务质量。
与充电设施兼容性要求
随着新能源汽车技术发展,不同品牌、型号车辆充电需求存在差异,这就要求小功率直流充电桩的电能计量具备良好兼容性。一方面,计量系统要能适应不同车辆充电电压、电流变化范围。另一方面,要与不同充电协议兼容。
