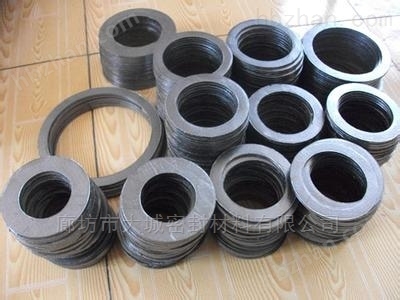

石墨复合垫片结构型式分为RF型、MFM型和TG型，分别适用于突面、凹凸面和榫槽面法兰。根据需要，RF型垫片可带不锈钢或碳钢内包边，即为RF-E型。

由高强石墨复合板材PSFD冲切加工而成。优异的耐腐蚀性、耐高低温，良好的压缩回弹性、较好的强度。

生产标准

标准编号：HG 20610-97 型号：DN15~300 mm 材质：304，316 石墨

厚度： 1.2~10（mm） 使用温度： -200~800（℃） 使用压力： 1.6~4.5（MPa）

_{石墨复合板}

石墨金属复合板是由金属芯板和柔性石墨卷材复合而成,有冲齿型和粘结型二种.可冲制各种垫片,如:气缸气垫.排水.水位计垫.法兰热片.阀门中道换垫器垫片等,是一种适用范围广,密封性能强的理想密封材料.

中文名

石墨复合板

外文名

Graphite composite plate

材    质

石墨+金属

耐腐蚀性

PH值0~14

优势

加工能力强，可以提供超薄、超大石墨板及拼接石墨板；

可以根据需要，提供挤压成型、振动成型、模压成型、等静压成型的石墨板、石墨方、石墨园；

根据不同的技术要求，可以对石墨板、石墨方、石墨园进行抗氧化处理、不透性处理、增强性处理，提高使用性能，延长使用寿命；
