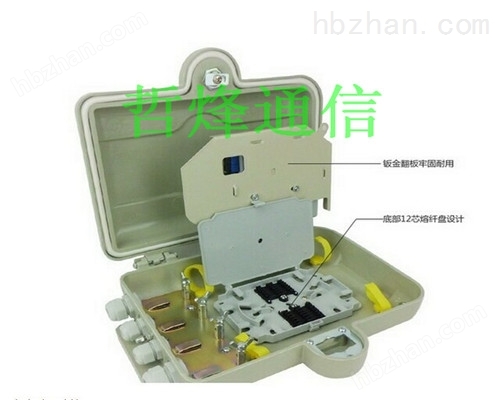

1分16光分路器箱：光分路器又称分光器,是光纤链路中Z重要的无源器件之一,是具有多个输入端和多个输出端的光纤汇接器件,常用M×N来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1×2,1×3以及由它们组成的1×N光分路器。
1分16光分路器箱技术要求：
一、概述
1分16光分路器箱的标准应用范围为FTTH的终端光分器用户接入设备，实现光纤的熔接、分配调度、光分器的配接、用户端皮纤的接入和分配，实现端接主干光缆与配线皮纤光缆的配接，放置光分路器的功能。本标准对GPX41-XS系列室外光分器配线箱中的分光、熔纤、配线各种性能、技术指标等方面提出了具体的要求。
本标准依据中华人民共和国通信行业标准YD/T 988-2007《通信光缆交接箱》和泰尔认证中心《配线设备认证实施规则》编制而成，设备厂商提供的产品应符合其规定。随着标准的修订，设备厂商提供的产品应符合标准的要求。
二、 主要技术参数
工作环境温度：－40℃～+60℃
环境湿度：≤95％(+40℃)
大气压力：70 kPa～106kPa
光缆进入数量：1×2根（下进缆）
皮纤进入数量：8×2根（下进纤）
箱门开启角度：≥180°
适配器：SC/PC（上连口为绿色，下连口为蓝色）
接地排耐电压水平：≥3000V(DC)/10mA/1min
绝缘电阻：≥2×104MΩ/500V
外形尺寸：383mm×285mm×100mm
产品重量：4500g
三、环境描述
1.运输
包装后的产品，可用汽车、火车、轮船、飞机等运输，在运输中应避免碰撞、跌落、雨雪的直接淋袭和日光暴晒。
2.贮存
产品应贮存在通风良好、干燥的仓库中，其周围不应有腐蚀性气体存在，贮存温度为-40℃～+60℃。
3.检验环境条件
试验在标准大气条件下进行。标准大气条件为温度：15℃～35℃，相对湿度不大于75％。
四、外观与结构
箱体结构形式
箱体采用SMC模压材料。本标准给出的箱体尺寸为参考尺寸。门通过铰链结构连接，门可自由开合5000次不损坏。门锁应为防盗结构，具有良好的抗破坏性，应符合中华人民共和国公共安全行业标准GA/T 73-94 机械防盗锁规定。光缆和皮纤从箱体的底座进缆孔进出。箱体留有相对独立的进出线孔，孔洞数量应满足满配时的需求。室外光分器配线箱采用单面右开门结构，门锁位于箱体的右侧。室外光分器配线箱的进缆、进纤孔具有防水、防尘装置。箱体应保证电气导通，并有完善的接地系统。
五、机械活动部分
机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于180°，间隙应不大于2mm。结构应牢固，装配具有*性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。
六、引入光缆弯曲半径
引入光缆进入箱体时，其弯曲半径应不小于光缆直径的15倍。
七、箱体结构
1.箱体结构采用全正面操作，布放、盘绕光纤跳线的装置要设计合理，皮纤设定左侧走线方式，光纤、皮纤引入后应有皮纤钢丝紧固装置，紧固拉力应满足YD/T 988的要求；皮纤的余纤盘绕应有足够大的空间，同时能满足3次冷接的施工需求。整个内部箱体应保证电气导通，并有完善的接地系统。箱体必须满足满容量布放、盘绕光纤、皮纤的要求，满配置时不影响维护操作。光纤终接装置、尾纤配线装置、适配器卡座、安装板、尾纤及适配器，在满容量范围内应能方便地成套配置。光分单元有明显的标记，并能方便施工人员进行记录和查看。保护套、衬垫及纤芯和尾纤弯曲半径光纤光缆穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。纤芯、尾纤无论处于何处弯曲，其弯曲半径应不小于30mm。
2.箱体表面
SMC箱体表面的光泽和纹理应均匀美观，且无结瘤、缩孔、起泡、针孔、开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺陷，箱体表面不应出现任何紧固件。金属箱体表面涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。结构装置上的文字、图形、符号和标志应清晰、完整、无误。
八、产品规格
1.颜色
SMC箱体的表面颜色为PANTONE 413C，金属箱体主体及各种金属件的喷塑为PANTONE 413C（细砂）。
2.标记及标识
（1）中国电信LOGO位于箱体前门左上部，高度为65mm，同比例按中国电信商标缩放，具体位置参见图1。其颜色为PANTONE 286C。
以上是的参数图片，仅供参考，不得盗用，zui终信息权归我公司所有。
