周边传动刮泥机采用中间进水、排泥，周边排水，保证水流均匀

阅读：332 发布时间：2023-5-18

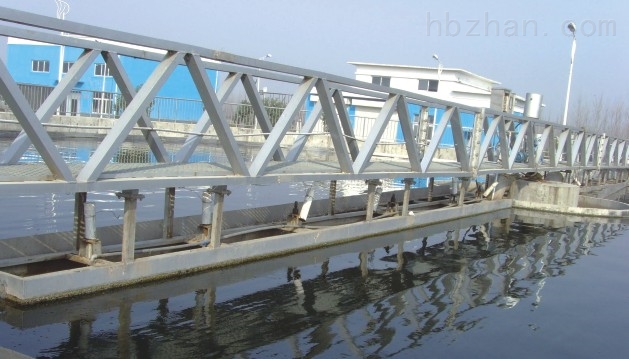

　　半桥式周边传动刮泥机由工作桥、小刮泥板、稳流筒、刮泥桁架、溢流装置、中心支座驱动机构、刮渣板、集电器、电控箱组成。

　　工作桥由安装在周边的驱动机构带动，绕安装在池中心支墩上的中心支座旋转，安装在工作桥上的一组刮泥板在旋转过程中，将沉淀在池底部的污泥刮向池中心的积泥坑。同时，液面上的浮渣在浮渣刮板和周边挡渣堰形成的渐缩区域内集中，有浮渣刮耙扒到集渣斗，排至池外。该机为中心支墩双(单)周边传动，其传动力矩大、节能。采用中心进水和排泥，周边排水，保证水流均匀，利用液位差自吸式排泥。没有过载保护装置，可与微机联网控制。

　　工作时，污水由中心支墩处经导流筒扩散，混合液中粗大的颗粒经沉淀后在池底形成污泥层，比重较轻的浮于液面，工作桥在周边驱动机构带动下，沿中心支座缓慢旋转，带动刮臂刮板将污泥逐层由池周刮向中心集泥孔排出池外，浮渣刮板沿导流筒将浮于液面的浮渣抛向池周的排渣斗内，排出池外。

　　特点

　　1、处理量大，可节省占地面积。

　　2、该设备仅需一个电机，能耗少，节约电耗。

　　3、可刮污泥的污泥浓度高，排泥效果好。

　　4、刮板构造简单，运行安全可靠，维修方便。

　　5、适应性好，易实现全自动控制。

　　通过减速驱动和悬挂式组件的传动，由刮板将污泥刮集到中心集泥槽，依靠净水压力或泵排出池外。采用中间进水和排泥，周边排水，保证水流均匀，利用液位差自吸式排泥，有浮渣刮集排除装置和过载保护装置。

　　周边传动刮泥机根据工作桥和刮泥板的区别可分为全桥和半桥两种形式。原水从池底经中心支墩上部流出，并经导流筒配水后，呈辐射流向池子周边集水槽出水，随着辐向流速的降低，原水中的悬浮物被分离而沉降于池底。驱动装置带动主梁沿池平面旋转，而主梁带动刮臂旋转，固定于刮臂上的刮板将沉淀在池底的污泥由池边逐渐刮至池中心的集泥坑中。液面上的浮渣在浮渣刮板和周边挡渣板形成的渐缩区域内集中，由浮渣刮板刮至排渣斗，排出池外。
