● 高精度实时采样技术
● 实时监测线路负荷变化
● 取电功率可控，大电流不饱和，短路电流保护
● WDT看门狗设计，保证系统稳定
● 支持远程管理，效率高
● 线路故障监测智能化
● 支持定时、上电等多种复归方式，也可进行远方手动遥控复归
极低功耗，支持交流供电和CT供电两种方式，并辅以超级电容作为后备电源。
|

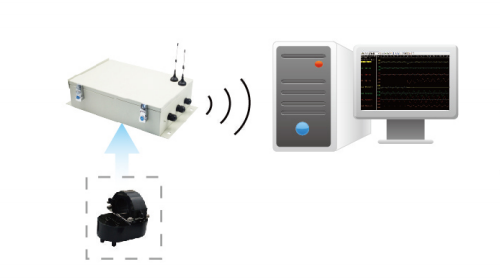

设备远程配置，远程程序升级，极大提升管理效率 无需亲临现场，就可对设备进行远程配置，包括设置运行参数，如心跳间隔、遥测定时上传时间间隔、瞬时性故障复归时间、长期性故障上电复归时间等，同时可以远程升级、维护程序，极大提升管理效率。
|

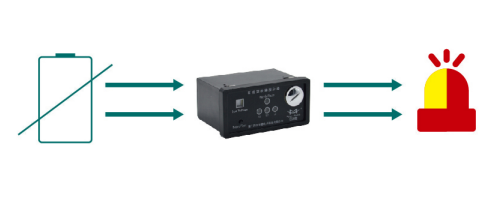

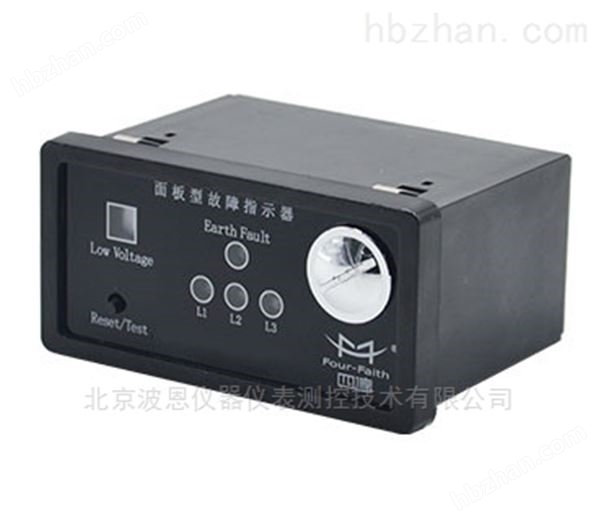

面板带低电量翻牌告警功能
当电池电压低于设定值，面板指示器立即翻牌，提示需要更换电池。
|

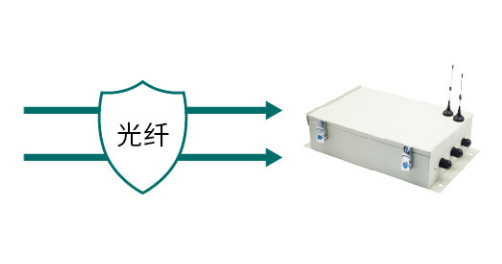

支持光纤通信，数据传输更加稳定 通过光纤通信收集故障指示器信息，保证了数据传输安全性和可靠性。
|
技术参数
电缆故障指示器采集单元参数选型表
| 产品系列 | CD | E | F | |
| 产品名称 | 电缆就地型 （稳态特征） | 电缆就地型 （外施信号） | 电缆远传型 （稳态特征） | 电缆远传型 （外施信号） |
| 产品外观图 |  |  | ||
| 基本功能 | ||||
| 短路、接地故障判断 | √ | √ | √ | √ |
| 故障闪灯告警 | -- | -- | √ | √ |
| 适用电压等级 | 6~35kv | 6~35kv | 6~35kv | 6~35kv |
| 适用负荷电流 | 0~630A | 0~630A | 0~630A | 0~630A |
| 短时耐受电流 | 20KA/2S | 20KA/2S | 20KA/2S | 20KA/2S |
| 工作环境温度 | -40℃~+75℃ | -40℃~+75℃ | -40℃~+75℃ | -40℃~+75℃ |
| 工作电压 | 3.6V | 3.6V | 3.6V | 3.6V |
| 供电方式 | 大容量锂电池 | 大容量锂电池 | 大容量锂电池 | 大容量锂电池 |
| 静态功耗 | ≤33uA | ≤33uA | ≤33uA | ≤33uA |
| 故障复位时间 | 0~48h（可设置） | 0~48h（可设置） | 0~48h（可设置） | 0~48h（可设置） |
| 通信方式 | 光纤 | 光纤 | 光纤/433MHz | 光纤/433MHz |
| 可动作次数 | ≥2000次 | ≥2000次 | ≥2000次 | ≥2000次 |
| 工作相对湿度 | ≤95% | ≤95% | ≤95% | ≤95% |
| 适用电缆直径 | 16mm≤&≤450mm | 16mm≤&≤450mm | 16mm≤&≤450mm | 16mm≤&≤450mm |
| 适用海拔高度 | ≤2000m | ≤2000m | ≤2000m | ≤2000m |
| 防护等级 | IP68 | IP68 | IP68 | IP68 |
| 备注：*为可选功能 | 高级功能 | |||
电缆故障指示器汇集单元参数选型表
| 产品系列 | BN-DGZ32-HX |
| 产品名称 | 电缆型汇集单元 |
| 产品外观图 |  |
| 基本功能 | |
| 短路、接地故障判断 | 支持 |
| 定时上传负荷电流 | 支持 |
| 电流低电量告警 | 支持 |
| 指示器工作状态监测 | 支持 |
| 心跳功能 | 支持 |
| 响应主站报文 | 支持 |
| 远程修改指示器参数 | 支持 |
| 主站校时 | 支持 |
| 历史数据存储 | 支持 |
| 本地及远程维护 | 支持 |
| 规约参数可配置 | 支持 |
| GPRS对时 | 可选 |
| 光纤传输 | 支持 |
