讯记Profibus总线数据光端机(西门子 OLM)

返回列表页
  • 讯记Profibus总线数据光端机(西门子 OLM)

价       格: 1

订  货  量: ≥1 台

举报

产品型号Ci-pf

品       牌

厂商性质生产商

所  在  地深圳市

更新时间:2021-04-14 16:00:22浏览次数:417次

联系我时,请告知来自 环保在线

产品简介

加工定制
讯记Profibus总线数据光端机(西门子 OLM)实现了profibus dp总线双绞线,电缆到光纤的转换。功能上可以替代西门子 OLM G11/12光纤链路模块。

详细介绍

产品介绍

讯记Profibus总线数据光端机(西门子 OLM)详细介绍:

本系列产品是一款讯记Profibus总线数据光端机(西门子 OLM),支持PROFIBUS DP总线,独立双总线电接口及2个光纤接口,提供冗余双总线结构及光纤冗余环网功能,为冗余双网系统提供稳定的光纤冗余长距离传输及中继功能.

  性能指标:

数据电接口:

Ø  9针的Sub_D插孔连接器,管脚定义符合Profibus DP的协议规范.

Ø  支持Profibus DP总线标准.

Ø  通信速率:9.6kBit/s、19.2 kBit/s、45.45kBit/s、93.75k kBit/s、187.5kBit/s、500kBit/s、1.5MBit/s、6MBit/s and 12MBit/s.

Ø  速率设置:自动识别或拨码开关设置

Ø  信号延时(电口):≤11Bit

Ø  具备4000V的防雷击以及1.5 A的过流保护和600W浪涌保护功能;

Ø  终端电阻:本机不带终端电阻,请按需要外接.

光纤接口:

Ø  光纤波长:多模850nm、1310 nm; 单模1310 nm、1550nm。

Ø  传输光纤:多模50/125 um、62.5/125 um、100/140um;单模8.3/125 um、9/125um、10/125um 。

Ø  传输距离:多模2Km,单模20Km,更远距离可选。

Ø  光纤接口类型:SC、FC、 ST可选,标配SC光接口。

Ø  光线路误码率:<10-9

Ø  信号延时(光口):≤1.6us/节点。

电源及保护:

Ø  电源:双电源冗余输入,DC(9-36)V,典型DC24V,功耗小于4W, 具有DC1500V电压隔离以及反接保护功能,工业端子接口.

Ø  继电器告警输出:光纤链路故障和电源故障告警输出,触点容量:DC48V/1 A,工业端子接口.

机械特性:

Ø  外形尺寸:132mm×105mm×52mm

Ø  外壳:IP30防护等级,波浪纹铝制加强机壳.

Ø  安装方式: 35mm导轨安装.

Ø  净重:800g

工作环境:

Ø  工作温度:-10-70℃(-40~+85℃宽温可选).

Ø  相对湿度:≤90%(无冷凝)

Ø  存放温度:﹣40~80℃


profibus dp冗余光纤中继器实现的组网结构:

双dp总线两站之间点对点通讯:

双dp总线多个站之间总线串联及星型组网:

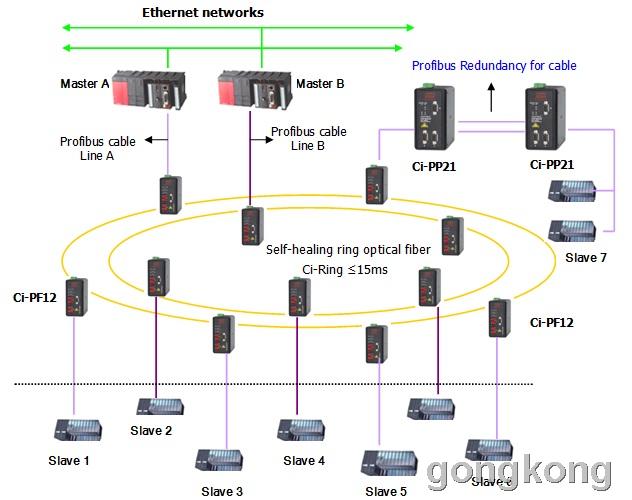

双dp总线多个站间光纤自愈环网组网:
