压缩空气气体流量计安装要求

一、压缩空气涡街流量计安装要求
1、压缩空气涡街流量计上游应尽量避免安装调节阀或半开阀门，调节阀或半开阀门安装在传感器的下游8DN之后。
2、安装流量计的直管段应尽可能的与传感器通径一致。若无法一致时，应采用比传感器通径略大的管径，误差要≤3%并不超过5mm。
3、被测介质含有较多杂质时，应在传感器上游直管段要求的长度以外加装过滤器。
4、传感器应避免安装在有机械振动的管道上，并尽量避开强电磁场干扰。当振动不能避免时，应考虑在传感器前后约2DN处的直管段上加固定支架。

二、压缩空气涡街流量计安装步骤
1、将配备的法兰分别焊接到上游和下游直管段上，应使法兰与直管段的内径严格保持垂直和同心。
2、将传感器夹装在焊有法兰的上、下游直管段上，并用螺栓紧固。应使上游和下游直管段与传感器保持同心。
3、应注意传感器的流向标志要与管道内流体的流向一致。
三、安装压缩空气涡街流量计时应特别注意
1、法兰与直管段焊接时，应卸下传感器，一定不能带着传感器焊接法兰。
2、传感器安装前，法兰凹槽内必须放好密封圈。

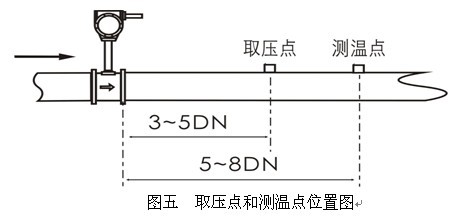

3、取压点和测温点，应分别在传感器的下游3DN～5DN处和6N～8DN处。

4、高温管道进行保温处理时，不要将传感器包起来，以免导致损坏。
5、连接涡街流量计的电缆走向，应尽可能远离强电磁场的干扰场合。不允许与高压电缆一起敷设。屏蔽电缆应尽量缩短，大长度不超过500米，且不得盘卷，以减少分布电感
