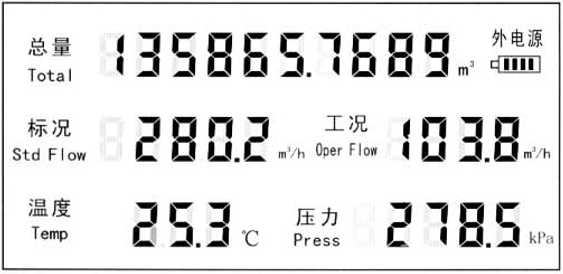

一、气体涡轮流量计工作状态下显示方法
1、总量(标准体积)小可保留小数后4位,小数点自动进位,十位溢出自动清零。
2、流量(标准体积)小保留小数后2位,大值为99999m3/h,当超出时,示值出现闪烁,此时实际值为示值的10倍。
3、温度示值范围为-30.00C~+150.00C。
4、压力示值小可保留一位小数,大值为99999kPa,即99.999MPa。
二、气体涡轮流量计用户参数的设定

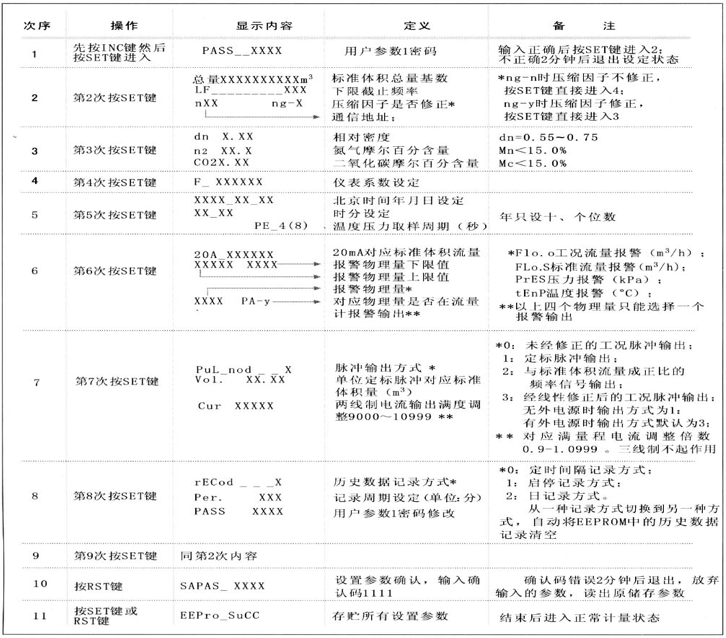

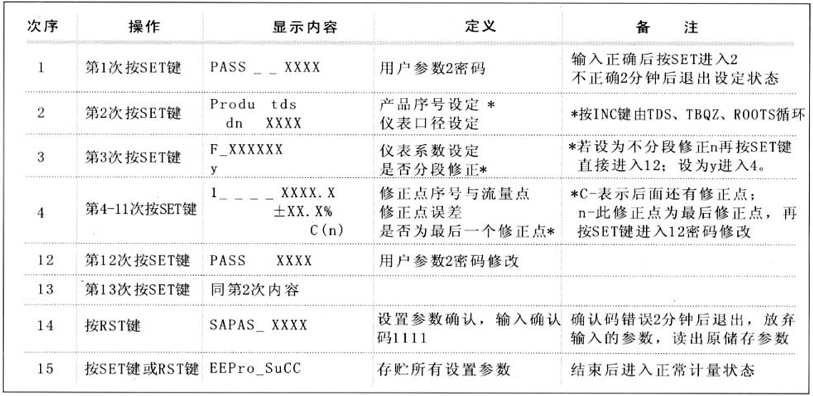

1、流量计各参数的代号,定义及操作次序见表4、表5,用户不得随意更改参数
2、设定方法
表头内按键参数,设置:打开前盖,在表头组件左下角上可见按键排列。
依次按设置(SET)键选择欲设定的参数,然后按(SHT)移位键,选择欲修改的字位,该位即不停闪烁,再按INC键使该位为预定值,待全部参数设定完毕后,再按复位(RST)键,输入确认码1111,再按RET键或RST键即退出设定状态,进入正常工作状态。
注意事项:
1、参数设置时,只有在后屏幕出现EEPro_suCC后进入正常计量状态才正确存入,否则设置无效。
2、设置时掉电将不能保存设置值。

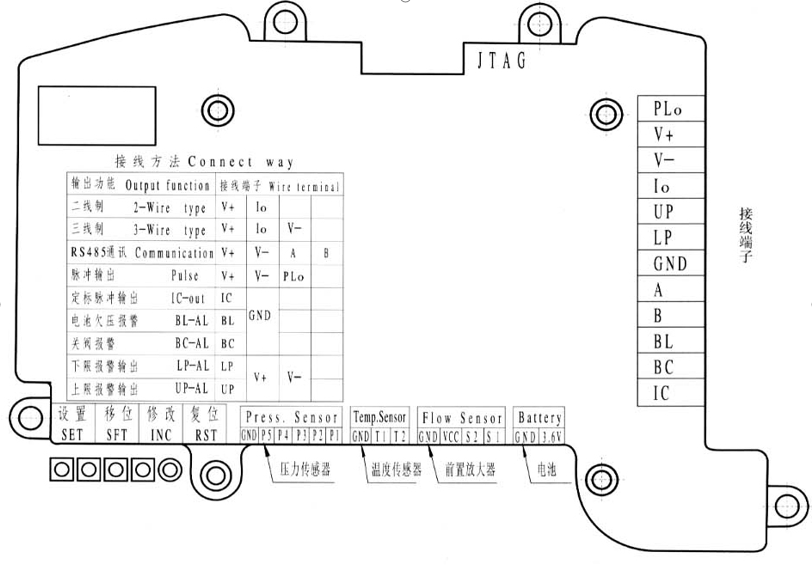

三、气体涡轮流量计积算仪内部接线方式
警告!接线操作前,应先断开24V外电源,绝不允许带电操作
5.3.1外输引线标记、功能和套管(或芯线)颜色如下:
LP---下限报警输出(OC输出); BC---关阀信号输出
UP---上限报警输出(OC输出); BL---电池欠压报警输出;
GND---流量计内部电路地(电池负极)A---RS485通讯线A,白色;
IC---定标脉冲输出(至IC卡控制器) B---RS485通讯线B,黄色;
V+---外电源正极(+24V或5V),红色;PLO---脉冲输出,兰色;
V- ---外电源负极,黑色; IO---4mA~20mA输出,绿色;
