大型地网接地电阻测试仪

该地网接地电阻测试仪适用于电力部门，变电站等单事的电力大型地网接地电阻的检测试验

大型地网接地电阻测试仪标准支持： DL/T475-2006、GBT17949.1-2000

  该大型地网的接地电阻测试采用微机处理控制和信号处理

  地网接地电阻测试仪采用异频法测量及现代软硬件滤波技术

  误差仅0.005Ω，可用来测量接地阻抗很小的大地网

目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。

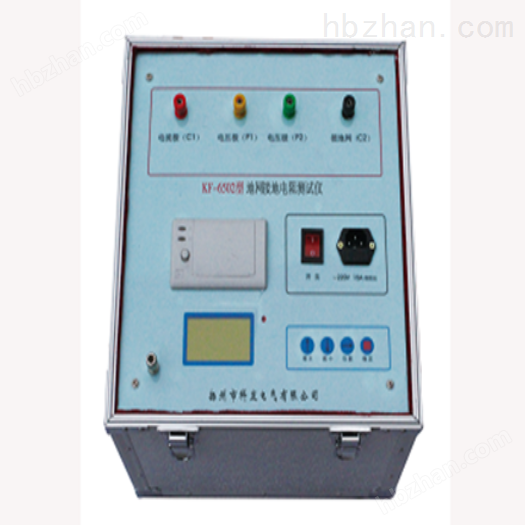

KF -65025型大型地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

本仪器适用于测试各类接地装置的工频接地阻抗等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流大5A，不会引起测试时接地装置的电位过高，同时它还具有*的抗*力，故可以在不停电的情况下进行测量。

技术参数

1、阻抗测量范围：0～5000Ω

2、分辨率：0.001mΩ

3、测量误差：±（读数×2％+0.01Ω）

4、测试电流波形：正弦波

5、测试电流频率：45、50、55、60、65Hz单频

            45/55Hz、55/65Hz、47.5/52.5Hz自动双变频

6、输出电流：1、2、3、4、5A

7、大输出电压：450V

8、测量线要求： 电流线铜芯截面积≥1.5mm2

电压线铜芯截面积≥1.0mm2

9、供电电源：AC180～270V，50/60Hz

10、外形尺寸：370×285×285mm     仪器重量：18kg

 3.1、打开电源开关，计算机进行自检，液晶屏显示中文主菜单如图3所示。

 3.2、按    键可移动光标至各菜单项，并循环指示。被选中项反白字体显示。选择键的流程见图4所示。

 3.3、在光标当前所示项目，按▼ ▲键键可进行该项菜单的变更，并循环指示，流程见图5所示。

 3.4、将菜单变更至与测试要求相对应后即可按选择键进行下个项目的选择。
