HZD-B-I0-200MM/S振动变送器

振动速度传感器st-5g20mv/mm/s±5%

适用于在线实时监测水泵、风机、压缩机、汽轮机等旋转机械的机壳振动和其它设备与结构振动。能可靠地测量出由于不平衡、不对中、机械松动、轴承磨损、轴裂纹、变速箱故障等原因引起的机壳振动值增大。配合 PLC 或 DCS 可以早期发现、报警、保护旋转机械，使机器的运转寿命加长，机组的维修周期缩短.监测旋转机械的振动，如机壳振动，轴瓦振动，机架振动等，并输出振动的位移值或速度值。具有：振动监测、双报警设置点、模拟电流输出等功能。适用于电力、石油、化工等工业部门旋转机械转速的监控和保护，如汽轮机、风机、压缩机、电机、泵等。
技术参数：外接电源：220V AC或24V DC

随着电子技术的发展，DCS 与 PLC 系统已经广范应用到机械自动化控制方面。传统的二次表的功能基本都能由 DCS 或 PLC 系统实现。在许多场合，用户只需要一个标准的 4~20mA 电流信号输入给 DCS 或 PLC 系统。我公司研制生产了一系列变送器，稳定可靠，能满足 DCS 或 PLC 系统的要求，且大大简化了状态监控系统并降低其成本。为可选项，表示频响范围为0.5～200Hz，常用于水轮机机架振动测量。

A：输出类型；A表示加速度量峰值；V表示速度量有效值；S表示位移量峰峰值。
BBB：变送量程；输出为加速度量(单位为g)；输出为速度量(单位为mm/s)；输出为位移量(单位为μm)。
CCC：传感器灵敏度；配接加速度传感器单位为V/g；配接速度传感器单位为mV/mm/s。
D：传感器选择；A表示配接加速度传感器；V表示配接速度传感器。

传感器灵敏度:20mV/mm/sec±5%;幅值非线性失真:<3%;

频率响应:5~1000Hz(-3dB);横向灵敏度比:<5%;
使用温度范围:-30°C~120°C -30°C~200°C(需特别订货说明); zhui大可测位移:1mm(单峰值);

配套振动位移传感器 JX61 技术指标:工作电源:1、单电源供电:+12V~+24Vdc; -12V~-24Vdc 供电，输出会叠加 0.5倍电源电压值的直流偏置

2、双电源供电:±6V~±15V 供电，zhui大输出电压与工作电压有关 3、工作电流≤15mA

频响范围:0.5Hz~250Hz(-3dB)阻尼比: 0.65±0.05
灵敏度: 位移输出型8V/mm±5%(可根据用户要求调整); 机械振幅位移±3mm
幅值非线性:≤5%横向交叉影响:<5%环境温度范围: -25°C~+85°C

工作电源:供电+24Vdc,zhui大不超过 32V;zhui大工作电流小于 80 mA;

外供电源: 变送器可以为需供电的配接传感器提供需要的电源，外供电源按传感器要求

缓冲输出(Vout):缓冲输出原始振动信号，输出阻抗小于 100Ω，输出灵敏度与传感器一致，可连接的zhui大电缆长度为 300m;变送输出(Iout):4~20mA(或 1~5V)，zhui大负载电阻 750Ω。变送输出具有速度.与磁电式速度传感器配接用于测量旋转机械的振动，可以早期发现旋转机械异常情况，及时处理，消除隐患。故障监测：监测旋转机械的振动，如机壳振动，轴瓦振动，机架振动等；监测由于转子的不平衡，不对中，机件松动，滚动轴承损坏，齿轮损坏等引起的振动增大。
测量参数：位移、速度
机组类型：中小机组的振动的监测，如汽机，风机，压缩机，电机，泵，齿轮箱等；特别适用于老机组的改造
安装要求：只需在机壳上打一螺孔，将传感器固定在双头螺钉上。

振动速度传感器st-5g20mv/mm/s±5%

万珑电气系列振动速度传感器，可用于测量轴承、机壳或结构的振动。这种传感器测量的振动是相对于自由空间的振动，其输出电压与振动速度成正比，故又称速度式振动传感器。也可以把速度量经过积分转换成位移量再予以处理。这种测量可对旋转或往复机械的综合工况进行评价，它直接安装在机器外部，故使用维护极为方便。

工程上普遍的振动问题，大多数都是由转子引起的，例如:不平衡，不对中，动静磨擦等。而对于有些机械，轴振动被大部(或全部)分传递到轴承座上，在这种情况下，测量轴承座的振动对于机械设备的综合工况，可以提供比较有意义的信息，这些机械包括:

(1)具有滚动轴承的大部分机械;(2)具有油膜的滑动轴承机械; 在一些特殊条件下，由于某种原因(如安装条件限制以及环境等因素)，安装电涡流

传感器不可能，对于这种类型的机械轴的振动能够大部分传到轴承座上，它的振动就可采用安装于轴承座上的速度传感器进行测量。

传感器是属于惯性式传感。是利用磁电感应原理的振动信号变换成电信号。它主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有磁铁，惯性质量(线圈组件)用弹簧元件悬挂于壳体上。工作时，将传感器安装在机器上，在机器振动时，在传感器工作频率范围内，线圈与磁铁相对运动，切割磁力线，在线圈内产生感应电压，该电压值正比于振动速度值。与二次仪表相配接，即可显示振动速度或位移量的大小。也可以输送到其它二次仪表或交流电压表进行测量。

传感器的总体设计保证它有如下使用特点: 它的输出信号和振动速度成正比，因此对振动测量来说可以兼顾高频、中频和低频的应用领域，并且符合目前标准(ISO)。

1、对旋转机器评定参数的要求。
2、相对于其它类型的振动传感器而言，万珑电气系列传感器有较低的输出阻抗，较好的信

噪比。它同一般通用交流电压表或示波器配合就能工作，对输出插头和电缆也无特殊要求，使用方便。

3、传感器有较低的使用频率可以适用于低转速的旋转机器

4、传感器设计中取消了有磨擦的活动元件，因此灵活性好，可以测量微小的振动。 (0.01μm)

5、传感器有一定抗横向振动能力。(不大于 10g 峰值)

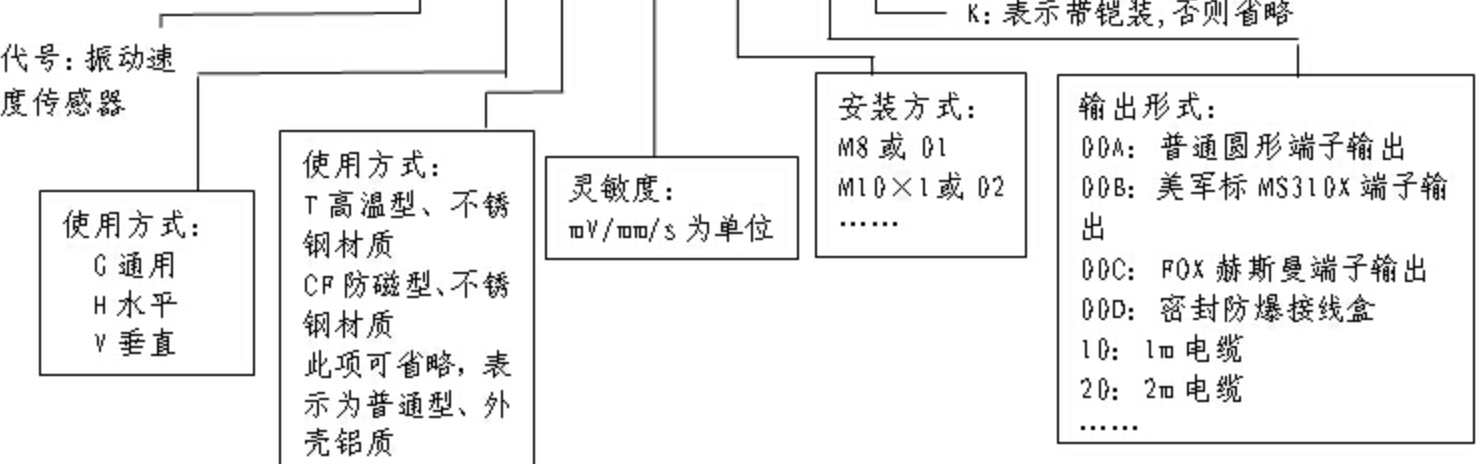

技术条件及主要指标

1、基本测试条件温度:20°C±5°C相对湿度:≤80%

周围无强电磁场干扰 2、频率响应:JX60G:10 Hz~1000 Hz(-3dB)5 Hz~1000 Hz(-3dB) 3、灵敏度:20mV/mm/s±5%(在 80Hz，速度为 10mm/s 情况下测定),可订制其它灵敏度 4、幅值非线性度:<3%

5、横向灵敏度比:<5% 6、使用温度范围:-30°C~100°C;-30°C~260°C(需特殊订货) 7、zhui大可测位移:1mm(单峰值)8、环境条件:防尘、防潮(95%不冷凝)
9、工作方向

规定以传感器安装面在下方时为 G:0°±100° (通用型) H:±90°±2.5°(水平型) V:0°±2.5° (垂直型)

10、输出电阻:≤600Ω
11、绝缘电阻:>2MΩ 12、输出极性:为浮地输出。当传感器底座受一冲击力时，1#芯输出为(+)，2#芯输出为(-
