CZ611一体化电涡流位移传感器操作说明书

阅读:597发布时间:2020-5-16

CZ611一体化电涡流位移传感器

概述

 CZ611一体化电涡流位移传感器是一款非接触式的一体化位移测量工具。是在CZ600电涡流传感器的基础上,采用了新工艺和新技术,将前置器集成在探头中,去除了中间的接线环节,使其成为一体。具有可进行非接触测量、测量范围大、灵敏度高、抗*力强、不受油污、蒸汽等介质影响、结构简单、安装方便等优点。

应用领域

CZ611 一体化电涡流位移传感器广泛应用于工业生产和科学研究的各个领域。特别是在高速旋转机械中(如:汽轮机组、水轮机组、风机、电机、水泵等设备)得到广泛应用,可用于测量轴向位移、径向振动、摆度、轴转速以及相位。

同时在金属板厚测量、材料鉴定、称重测量、材料形变测量等应用领域也得到广泛应用。

安装说明

1.    被测体要求:被测体材料对传感器特性影响,以2mm对应-2 ~ -18V为例(如下图)




2.被测体为为圆轴且其轴心线与探头轴心线正交时,要求被测体直径大于探头直径3倍以上,否则传感器灵敏度会降低。

3.被测体厚度影响传感器灵敏度。钢等导磁性好的金属材料要求其厚度大于0.1mm,铝等导磁性好的金属材料要求其厚度大于0.6mm.

4.被测体材料为45#钢,否则会有误差。

5.被测面应光洁、不应有洞眼、刻痕等,转速、鉴相测量可在被测面装凸台或开凹槽,位移测量一般要求被测面表面粗糙程度不超过0.8~1.6um, 轴振动测量一般要求被测面表面粗糙程度不超过0.4~0.8um。

订货时用户必须注名被测体材料、形面、尺寸等。如用户没有在合同中约定,出厂校验时均将45#钢作被测体材料,被测体平面直径尺寸以大于3倍探头直径进行校准。

基本参数

供电范围

1、+12Vdc~+30Vdc(输出信号:4~20mA ;1~5V;1~10V)

2、-24Vdc(-2~-18V)

注:不同的输出方式,供电不同

测量量程

0~16mm

输出信号

4~20mA;1~5V;1~10V ;-2~-18V(可选)

线性误差

量程: < 12mm 误差<1% ;量程 > 13 mm 误差<1.5%

输出方式

三线制(电源、信号输出、公共端)

输出负载

电压输出:输出阻抗<51Ω;电流输出:负载电阻<500Ω

信号纹波

电压输出:<20mV;电流输出:<30uA

频率响应

0~5KHz(0.5dB)

功耗

<10mA(不包括输出电流)

系统温漂

0.1%/℃

工作环境

-25℃~85℃

外形尺寸

不同量程,具有不同的探头尺寸和壳体尺寸,具体如下说明:

1.量程0~2mm;探头直径>=8mm;壳体直径>=M10;壳体总长>=80mm

2.量程0~4mm;探头直径>=11mm;壳体直径>=M16;壳体总长>=80mm

3.量程0~8mm;探头直径>=18mm;壳体直径>=M16;壳体总长>=80mm

4.量程0~12mm;探头直径>=22mm;壳体直径>=M16;壳体总长>=80mm

5.量程0~16mm;探头直径>=25mm;壳体直径>=M16;壳体总长>=80mm

注:1.当探头直径大于壳体直径时,安装时要采取反装;



★

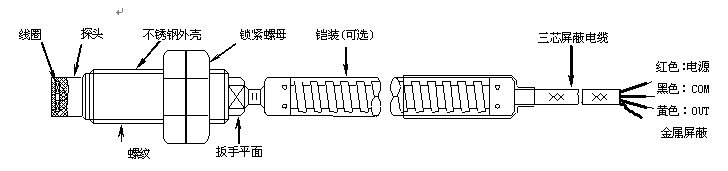

外形示意:




选型说明

CZ611 - A□□ - B□□□ - C□□ - D□□- E□□- F□□

A安装螺纹

B壳体长度

C探头直径

D电缆长度

E金属铠装

F输出信号

00

M10×1.0

080

80mm

08

8mm

10

1M

00

无铠装

00

-2 ~ -18V

01

M16×1.5

100

100mm

11

11mm

50

5M

01

有铠装

01

1 ~ 5V

02

M20×1.5

XXX

其他

18

18mm

90

9M





02

1 ~ 10V

XX

其他





25

25mm

XX

其他





03

4 ~ 20mA









XX

其他









XX

   其他
