概述
CZ400霍尔式转速传感器是根据霍尔元件感应导磁体上凸起的齿或是凹下的槽，并转变成一个交变电压信号，经内部精密电路的处理输出良好的方波脉冲信号实现转速测量。可用于检测各类旋转机械的转速。
应用领域
CZ400霍尔转速传感器可广泛使用于电力、冶金、石化和造纸行业的大型旋转机械（如汽轮机、压缩机、电机、风机、泵等）的转速及零转速的测量。
同时在工件加工转速监控、钢管涂装转速监控以及齿轮转速测量等领域也得到广泛应用。
特点
1. 输出信号强
2. 抗*力强
3. 非接触测量
4. 工作范围宽（可测量低转速）
5. 可在烟雾、油气、水雾等恶劣环境中使用
技术参数
工作电源：5～30VDC
功耗电流：≤35mA
测量范围：0～20kHz（例如：30齿，相当于0～40000转/分钟）

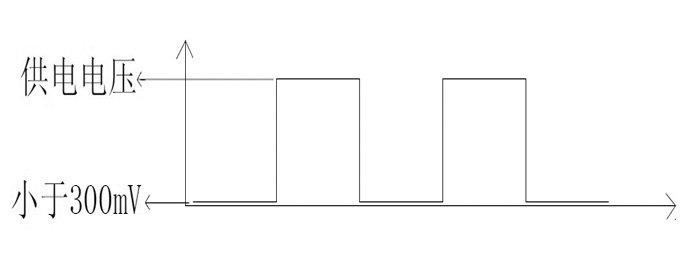

输出信号：方波（高电平：供电电压；低电平：< 300mV）如下图：
输出方式：NPN输出
负载能力：±20mA （zui大）
工作温度：－30℃～80℃；－20℃～250℃（特殊定做）
安装间隙：0.5～3mm
重 量：约120
接线说明
CZ400为三线制转速传感器（+24V 、OUT 、COM ）
红线：接电源
黄线：脉冲输出
黑线：接地

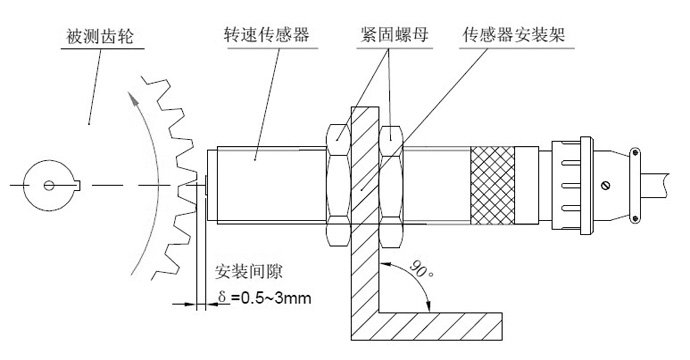

安装示意图
转速传感器安装时，将传感器对准齿轮安装间隙在0.5～3mm内，固定传感器即可。
被测齿轮：
