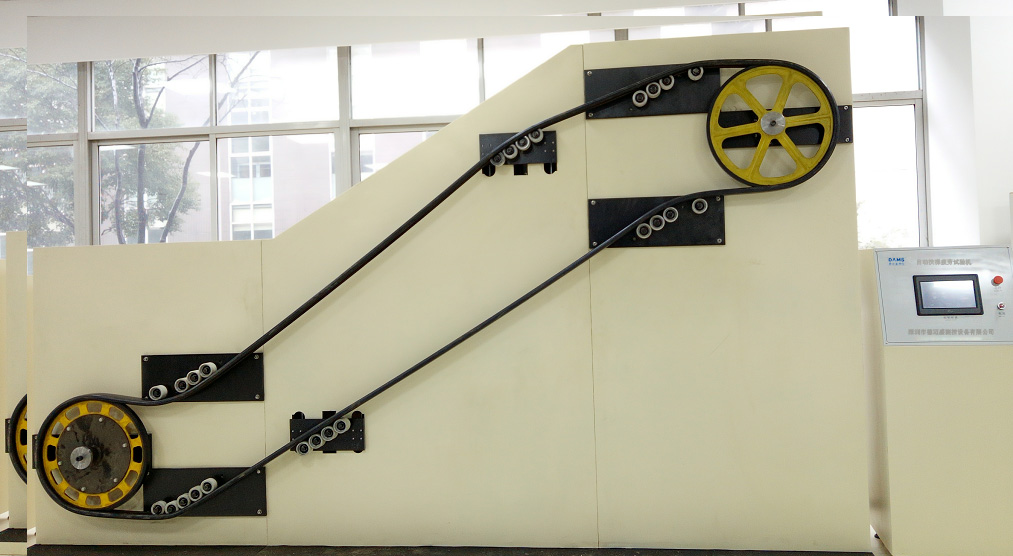

自动扶梯疲劳试验机 产品型号: 按照GB16899-2011、TSG T7008-2004《自动扶梯或自动人行道扶手带型式试验细则标准》进行对扶梯扶手座疲劳试验标准要求制造。 简单介绍: 按照GB16899-2011、T......
梯级滚轮测试仪
图片仅供参考
一、产品概述：适用于电梯内部多种滚轮的疲劳试验，于扶梯及人行步道梯级滚轮的检测，在试验过程中针对滚轮脱胶、开裂及磨损等现象能及时同步反映相关数据，从而达到对滚轮的牢靠性的检测目的。
二、符合标准：按照GB16899-2011、TSG T7008-2004《自动扶梯或自动人行道扶手带型式试验细则标准》进行对扶梯扶手座疲劳试验标准要求制造。
三：技术参数：
1、控制方式：PLC控制，10吋真彩触摸屏人机界面操作，
2、测试工位：检测滚轮数量：4个（滚轮外径：Φ70~Φ150）；
3、框架结构：采用方通焊接打磨喷涂；
4、测试驱动：四组伺服电机驱动（可连续工作5000h）；
5、运行速度：0~2M/s（精度：±0.01M/s）；
6、加载方式：伺服电机驱动滚珠是丝杆加载（4个电机分别加载）；
7、加载范围：0~3000N（精度：±1%）；
8、力值反馈：S型力值传感器反馈，精度±1N；
9、相对同心度：每组对应中心滚轮精确到0.01mm；
10、试样安装：中心固定测试轮，多种被测试轮均采用中心变径方式安装，平移距离100mm；
12、测试采集：高频采集系统；
13、安全防护：装配有左右推拉防护门，安装激光传感器，遇突变自动停机报警；
14、控制软件：带触摸屏的操作面板，微机同步保存、储存、查询及打印数据等；
15、测试观察：设备为全封闭式机构，安装防爆玻璃观察窗；
16、设备尺寸：2500mmX1200mmX1500mm（WDH）；
17、安装尺寸：3.5MX2.5M(普通水泥或贴地砖地面)；
18、设备重量：约900Kg；
19、设备电源：AC380V60Hz。
四、配置清单：
序号 | 产品（硬件/软件）名称 | 材质或工艺 | 数量 |
1 | 测试试验台 | 钢制喷涂烤漆 | 1套 |
2 | 控制箱 | 钢制喷涂烤漆 | 1套 |
3 | 控制PLC | 1套 | |
4 | 触摸屏 | 10吋 | 1套 |
5 | 伺服马达 | 400W配行星减速机 | 4套 |
6 | 旋转马达 | 1.5KW配50比减速机 | 1套 |
7 | 压力滚珠丝杆 | 4套 | |
8 | 传感器 | S型 | 4套 |
9 | 高频采集系统 | 1套 | |
10 | 封闭滑轨门系统 | 1套 | |
11 | 专用治具 | 4套 | |
12 | 电器元件 | 1套 |
