产品简介

轻便固结仪用途: 本仪器用于进行土的压缩试验,测定土的变形和压力或孔隙比和压力的关系,变形和时间的关系,以便计算土的单位沉降重,压缩系统,压缩指数,回弹指数,压缩模量固结系数等,测定项目视工程需要而定

详细介绍

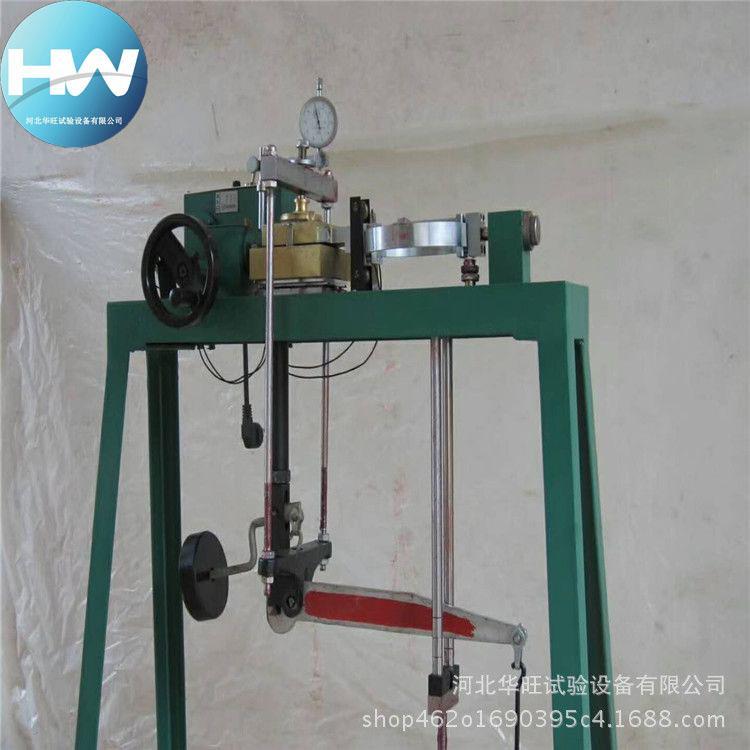

轻便固结仪

  • 用途:

本仪器用于进行土的压缩试验,测定土的变形和压力或孔隙比和压力的关系,变形和时间的关系,以便计算土的单位沉降重,压缩系统,压缩指数,回弹指数,压缩模量固结系数等,测定项目视工程需要而定。

  • 结构:

本仪器分为三大部分:

1、土样容器每一台仪器中有三套土样容器,可用时做三个土样试验,每套容器可分别做30cm2和50cm2两种土样面积试验,土样高度均为2cm,见附图(1)。

2、杠杆式(附有水准器)杠杆比为1:12,1:10用砝码加荷,中压出力为4.8kn,分级加荷。30cm2自12.5~800KPa共九级,50cm2时自12.5~800KPa共八级低压出力为2.4KN,分级加荷30cm2自12.5~800KPa共八级,(50cm2时自12.5~800KPa共七级)详见附表(1)。

杠杆支点可以升降1.5cm,试验时先将杠杆调至水平位置,当土样受压下沉导致杠杆倾斜时,可逆时针旋转手轮,降低杠杆支点使杠杆恢复水平状态,以保证各级荷重的精确度。

3、构架仪器构架底部有四孔供安装用,台板是用于高密度板制作(见结构图)。

仪器净重100公斤左右(除砝码)

仪器外型尺寸:长*宽*高=710*660*1000(毫米)

三联固结仪

一、产品用途:

本仪器用于进行土的压缩试验,测定土的变形与压力或孔隙比与压力的关系以及变形与时间的关系,计算土的单位沉降量,压缩系数和指数、回弹指数、压缩模量、固结系数等等,测定项目视工程需要而定。它是继低压、中压固结仪之后的高压固结仪。它既可以做低压试验,又可以做中压试验,更可以做高压试验。

二、主要技术参数和指标:

1、试样面积:30cm2及50 cm2

2、杠杆比:24:1及20:1

3、加荷形成:砝码

4、压力:4000Kpa(30 cm2) 2000Kpa(50 cm2)

5、压力范围:12.5Kpa—4000Kpa

三、仪器类型:

型号

型式

GDG-4

GDG-4S

形式

双联

三联

容器

2

3

外型尺寸(长×宽×高)

65×45×90(cm)

65×68×90(cm)

总量(kg)

195(含砝码102)

290(含砝码153)

四、主要结构:

本机主要由压缩容器(见图一)以及加压设备(见图二)等组成。采用双联形式。同时可以进行两组试验,采用三联形式,同时可进行三组试验,受力点采用轴承结构。

五、安装于使用方法:

1、仪器应放置在干燥、无振动的室内,摆放平稳(用螺栓固定底脚)。

2、在使用前应首先将杠杆调平,方法如下:

(1)、在空载时将杠杆调平卡件置于容器支座上,将横梁卡于其间,保持横梁拉杆垂直。

(2)、转动平衡锤调整杠杆至水平以上,将平衡锤用M14螺母固定,这时移走杠杆调平卡件,可以进行加载试验。

(3)、根据试验规范要求,对土样逐级加载(见表一)。

六、注意事项:

1、因为杠杆在空载前一次性调整平,在逐级加载过程不用调平,随着土样的下沉,杠杆向下倾斜,为防止杠杆倾斜倒下止点影响继续加载,所以在级加荷前,将杠杆升至上止点(即向上倾斜)。其压缩量10mm。

2、杠杆比为24:1(用于30 cm2)及20:1(用于50 cm2)两种试验。使用时只需将吊盘摆动销子移动位置即可(必须先校正杠杆水平)。

3、本机不配备量程为10mm的百分表,(其视值不超过0.22mm),任意一转的误差不超过0.012mm(请用户自备)。

注:杠杆灵敏度校验砝码加上M5×16螺钉即作为预载荷砝码。

七、维护与保养:

每次做试验应将仪器及附近擦净,避免将细土及水漏入轴承中,因采用了轴承装置,所以应定期向轴承中注入一些清机油,同时摆动几下杠杆,以保证轴承的灵敏度。
