16路继电器控制板 DAM1600B(WIFI网口版)

返回列表页
参  考  价面议
具体成交价以合同协议为准

产品型号

品       牌

厂商性质其他

所  在  地

温馨提醒:请消费者做好对国际包裹的自身防疫措施,点我了解详情。。。

更新时间:2023-01-26 09:49:40浏览次数:19次

联系我时,请告知来自 环保在线

经营模式:其他

商铺产品:84条

所在地区:

产品简介

16路继电器控制板 DAM1600B(网络版)产品说明

详细介绍

产品特点

      ◆ DC7-30V

      ◆ 继电器输出触点隔离;

      ◆ 通讯接口支持WiFi、网口;
      ◆ 通信波特率:2400,4800,9600,19200,38400(可以通过软件修改,默认9600)

      ◆ 通信协议:支持标准modbus RTU协议;
      ◆ 可以设置0-255个设备地址,5位地址拨码开关可以设置1-31地址码,大于31的可以通过软件设置;
      ◆ 具有闪开、闪断功能,可以在指令里边带参数、操作继电器开一段时间自动关闭;
      ◆ 具有频闪功能,可以控制器继电器周期性开关。

产品功能

      ◆ 十六路继电器控制;

      ◆ 支持电脑软件手动控制;

      ◆ 支持顺序启动模式;

      ◆ 支持流水循环模式;

      ◆ 支持跑马循环模式。

产品选型

主要参数:



接口说明:



接线方式

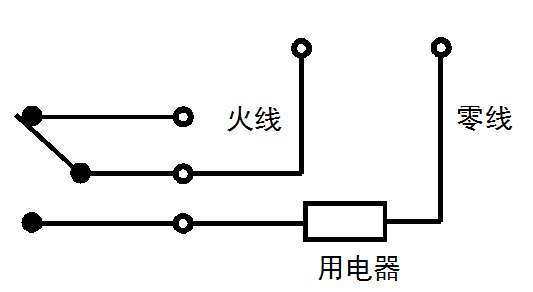

继电器接线方式



WiFi说明

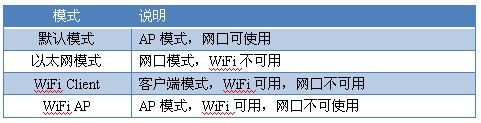

WiFi模块有四种模式

1.默认模式:WiFi模块作为热点,可以用电脑或者手机连接上WiFi进行控制。也可以用网口连接。

2.WiFi-AP转串口:WiFi只能作为热点,使用手机、电脑连接到WiFi,用手机或者电脑对模块进行控制。

3.以太网转串口:把模块通过网线接到一个路由或着服务器下。可以通过连接着此路由或者服务器的电脑、手机对模块进行通信。(要先连接WiFi进行配置)

4.WiFi-Client转串口:把WiFi模块配置成客户端模式,通过无线连到路由器或者服务器下。可与此路由下的其他设备进行通信。

各模式快速使用说明

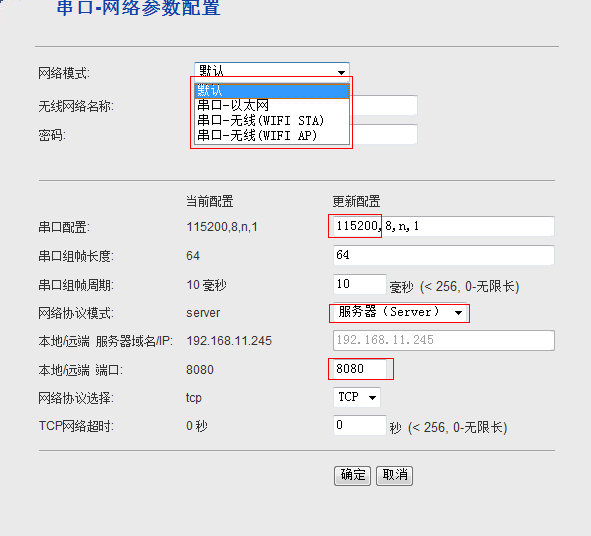

配置界面:

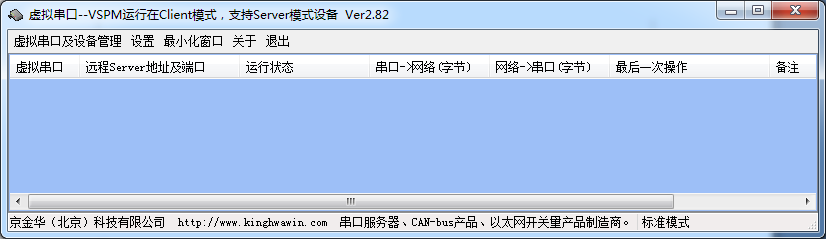

虚拟串口说明

虚拟串口有两种工作模式

界面:

安装方式具体详见相关下载中的详细说明。

模式的配置

模式配置前一定要短接WIFI模块的两个复位引脚使其恢复出厂设置。

默认模式下的调试过程具体详见详细说明书。



测试软件说明

.cn/software/software/聚英翱翔DAM调试软件使用教程.rar(软件视频教程连接)



软件功能:

继电器状态查询
继电器独立控制
模拟量读取
开关量状态查询
调试信息查询
工作模式的更改
偏移地址的设定
继电器整体控制



工作模式功能及设置

连接设备

.cn/software/software/聚英翱翔DAM调试软件使用教程.rar(软件视频教程连接)

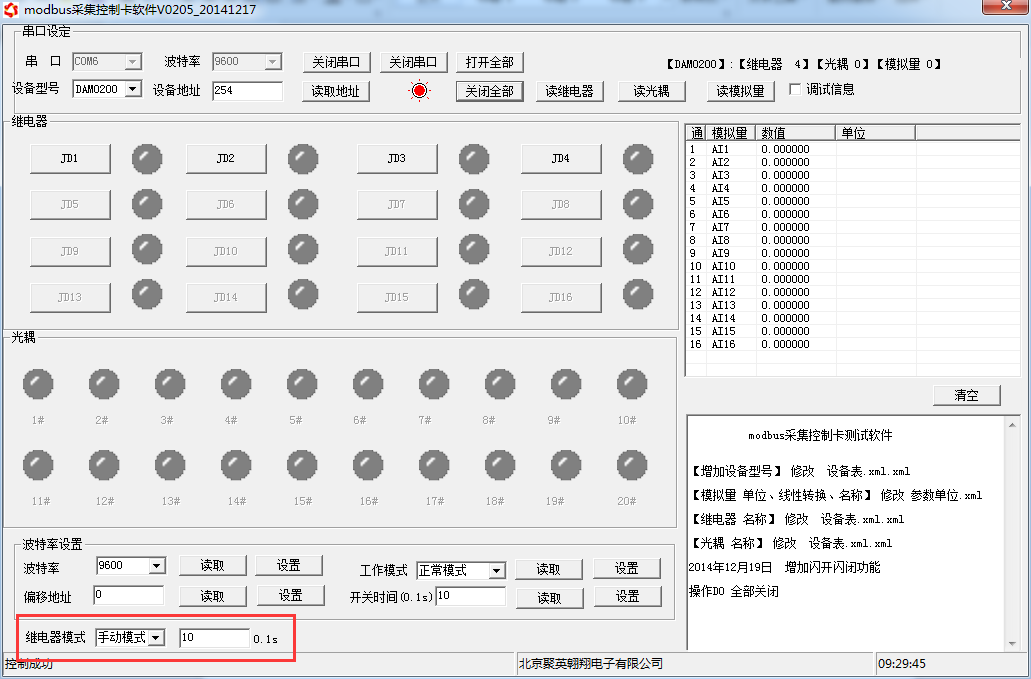

打开“聚英翱翔DAM系列配置软件";串口设定栏:串口选择您电脑对应COM口,波特率选择设备默认波特率(9600)(未自己设置过波特率前),设备地址填写“254"(254为设备的广播地址),设备型号选择相对应型号,设置好以上设备的4个参数后点击打开串口,点击继电器按钮“JD1"若继电器反应则连接成功。



设备地址的更改方法

设备地址的介绍

设备偏移地址是指在薄码开关地址基础上进行偏移,具体关系是:设备地址=拨码开关地址+偏移地址。

设备地址的读取

点击软件上方“读取地址"



偏移地址的设定与读取

点击软件下方偏移地址后边的“读取"或“设置"来对设备的偏移地址进行读取或设置。



设备拨码开关地址的介绍

1、7个拨码全都拨到“ON"位置时,为地址“127";

2、7个拨码全都拨到“OFF"位置时,为地址“0";

3、最左边1为二进制位。只拨1为ON,地址是1。



波特率的读取与设置

点击下方波特率设置栏的“读取"和“设置"就可以分别读取和设置波特率和地址,操作后需要重启设备和修改电脑串口设置。



工作模式功能介绍

顺序启动模式

     所有包含继电器数量大于1的继电器模块均具有该工作模式,该模式下,每次上电后继电器会按照延时配置参数按顺序依次启动。

     该模式主要应用于类似LED大屏幕缓解上电瞬间大功率冲击的问题,使用该模式后,每次上电后,LED模块均会按顺序启动不会造成上电瞬间电气打火或大功率冲击电网造成电网电压跌落。应用于其他聚集型安装的电气设备时具有同样功效。

     配置参数:间隔时间,等待时间

流水循环模式

该模式类似于“顺序启动"模式的循环版本,即上电后所有继电器按照延时配置参数依次吸合,待所有继电器全部吸合之后,开始从个继电器断开,待所有继电器断开之后又开始从个继电器吸合。

该模式下如果去控制景观灯可以实现流水点亮、熄灭的效果,但是由于继电器内部是机械弹簧构成,故一般继电器具有约10万次左右的动作寿命,在带大功率负载时还会稍微降低,故该模式不适合长时间的频繁使用,否则会降低整个模块的使用寿命。

配置参数:间隔时间,等待时间

跑马循环模式

处于该模式的继电器板卡,每次上电后从个继电器开始依次的吸合、断开,间隔时间为配置的延时间。即:

继电器1吸合—>延时时间—>继电器1断开、继电器2吸合—>延时时间—>继电器2断开、继电器3吸合—>延时时间—>......

该模式下任意时间总是有一个继电器吸合,但与以上两种循环动作的模式相同,该模式也具有动作寿命的短板,故不适合长时间频繁的动作。

配置参数:间隔时间,等待时间。

工作模式功能设置

打开“聚英翱翔DAM系列配置软件" 点击下方工作模式设置栏的“读取"和“设置"就可以分别读取和设置工作模式。

闪开闪断功能及设置

闪开闪断功能介绍

手动模式:对继电器每操作一次,继电器则翻转一次(闭合时断开,断开时闭合);

闪开模式:对继电器每操作一次,继电器则闭合1秒(实际时间【单位秒】=设置数字*0.1)后自行断开;

闪断模式:对继电器每操作一次,继电器则断开1.秒(时间可调)后自行闭合;

闪断闪开的设置

打开“聚英翱翔DAM系列配置软件"点击继电器模式后面下拉箭头进行模式的选。

通讯指令示例

    本产品支持标准modbus指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

Modbus协议中文版参考:
.cn/software/software/Modbus%20POLL软件及使用教程.rar

Modbus寄存器说明

本控制卡主要为线圈寄存器,主要支持以下指令码:1、5、15

线圈寄存器地址表:



 寄存器名称 寄存器地址 说明
 线圈控制
 线圈1 00001 路继电器输出
 线圈2 00002 第二路继电器输出
 线圈3 00003 第三路继电器输出
 线圈4 00004 第四路继电器输出
 线圈5 00005 第五路继电器输出
 线圈6 00006 第六路继电器输出
 线圈7 00007 第七路继电器输出
 线圈8 00008 第八路继电器输出
 线圈9 00009 第九路继电器输出
 线圈10 00010 第十路继电器输出
 线圈11 00011 第十一路继电器输出
 线圈12 00012 第十二路继电器输出
 线圈13 00013 第十三路继电器输出
 线圈14 00014 第十四路继电器输出
 线圈15 00015 第十五路继电器输出
 线圈16 00016 第十六路继电器输出
 循环控制
 【JD1】 40001-40005 [0001]:循环操作次数
 [0002]:循环操作中闭合时间(ms)
 [0003]:循环操作中断开时间(ms)
 [0004]:闪断闪闭模式
         4: 闪闭操作
         2: 闪断操作
         其他:无效操作
 [0005]:闪开闪闭工作时间(ms)
 【JD2】 40006-40010
 【JD3】 40011-40015
 【JD4】
  。。。。。。
 【JD16】


 40016-40020
 。。。。。。
 40076-40080
 配置参数
 通信波特率 41001 见下表波特率数值对应表,默认为0,支持0-6,
该寄存器同时决定RS232和RS485的通信波特率
 备用 41002备用,用户不可写入任何值。
 模式寄存器 41003 0:正常工作模式
 1:输入对输出自锁模式
 2:输入对输出非锁模式
 3:输入对输出自锁模式,预留功能
 4:互动自锁模式
 5:互动非锁模式
 备用 41004 用户可以使用,存储用户数据
 备用 41005 用户可以使用,存储用户数据
 只读参数
 设备地址 30001 Modbus访问的地址
 线圈输出状态 30002
 光耦输入状态 30003




备注:

①:Modbus设备指令支持下列Modbus地址:

00001至09999是离散输出(线圈)

10001至19999是离散输入(触点)

30001至39999是输入寄存器(通常是模拟量输入)  40001至49999是保持寄存器(通常存储设备配置信息)

采用5位码格式,个字符决定寄存器类型,其余4个字符代表地址。地址1从0开始,如00001对应0000。

②:波特率数值对应表

③:继电器状态,通过30002地址可以查询,也可以通过00001---00002地址来查询,但控制只能使用00001---00002地址。

30002地址数据长度为16bit。最多可表示16个继电器。

对应结果如下:

即 寄存器30009数据 的bit8 与寄存器00001的数据一样。

同理:光耦输入也是如此。寄存器30003的bit8、bit9 与寄存器10001、10002都对应到的硬件上。

寄存器地址按照PLC命名规则,真实地址为去掉位,然后减一。

指令生成说明

应用举例及其说明:本机地址除了拨码开关地址之外,还有默认的254为广播地址。当总线上只有一个设备时,无需关心拨码开关地址,直接使用254地址即可,当总线上有多个设备时通过拨码开关选择为不同地址,发送控制指令时通过地址区别。

注意:RS485总线可以挂载多个设备。

指令可通过“聚英翱翔DAM系列配置软件",的调试信息来获取。



指令生成说明:对于下表中没有的指令,用户可以自己根据modbus协议生成,对于继电器线圈的读写,实际就是对modbus寄存器中的线圈寄存器的读写,上文中已经说明了继电器寄存器的地址,用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态,实际上是对继电器1对应的线圈寄存器0001的读写操作。



详解:

控制1路继电器(以路开为例,其他通道参照本例)

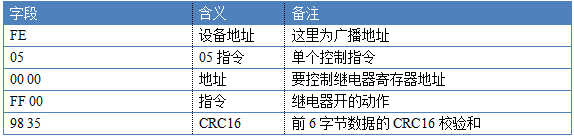

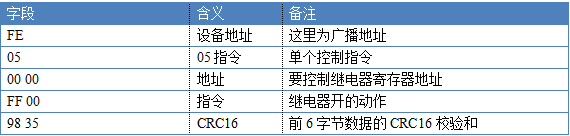

发送码:FE 05 00 00 FF 00 98 35

继电器卡返回信息:

返回码:FE 05 00 00 FF 00 98 35

1:继电器查询

查询16路继电器

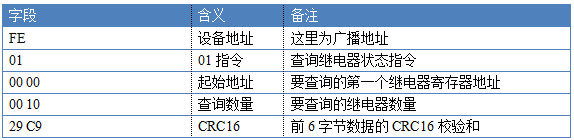

FE 01 00 00 00 10 29 C9

继电器卡返回信息:

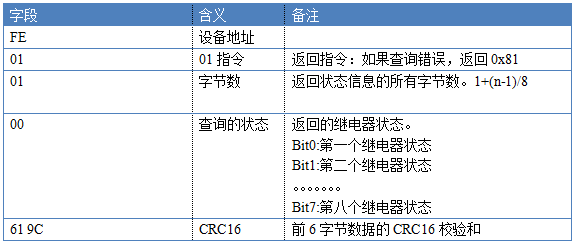

FE 01 01 00 61 9C

2.闪开闪闭指令解析

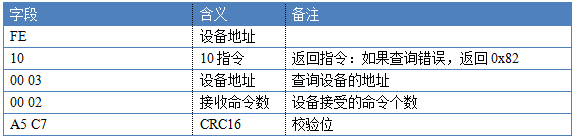

闪开发送码:FE 10 00 03 00 02 04 00 04 00 0A 00 D8

闪断发送码:FE 10 00 03 00 02 04 00 02 00 14 21 62

返回码:FE 10 00 03 00 02 A5 C7

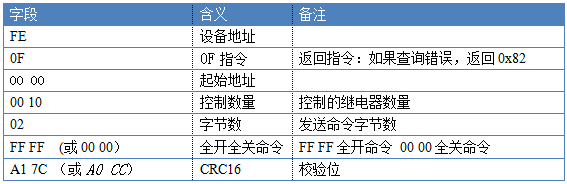

3. 全开全关指令解析

全开发送码:FE 0F 00 00 00 10 02 FF FF A6 64

全断发送码:FE 0F 00 00 00 10 02 00 00 A7 D4

全断全开返回码:FE 0F 00 00 00 10 40 08

常见问题与解决方法

1、继电器板卡供电后使用WiFi无法建立通信

复位WiFi模块。再此连接。

2、无法与电脑(手机)通信

检查配置是否正确。

3、发送指令后无动作

检查是否发送的是十六进制代码

代码是否正确

4、配置了以太网模式,想配置成其他模式,发现无法连接WiFi

对WiFi模块复位后进行配置
