HC-212开关量输入继电器输出模块为6路开关量输入监测、16路开关量输出控制（继电器输出）模块。通讯接口为1路RS-485口，MODBUS-RTU通讯协议。DC10～30V电源供电。

详细介绍

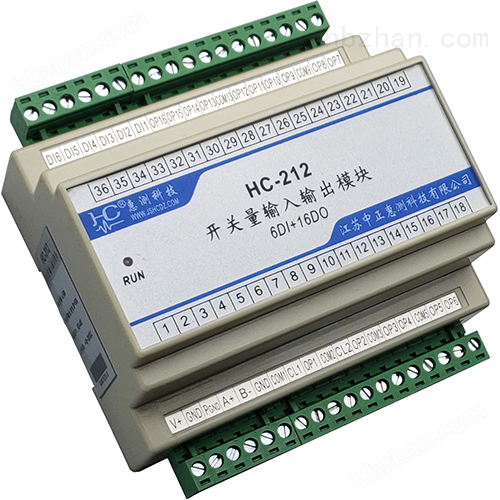

HC-212开关量输入继电器输出模块

V1.0

一、产品介绍

1.1、简介

HC-212开关量输入继电器输出模块为6路开关量输入监测、16路开关量输出控制（继电器输出）模块。通讯接口为1路RS-485口，MODBUS-RTU通讯协议。DC10～30V电源供电。

1.2、 功能特点

1.2.1. 通信规约采用标准Modbus-RTU方式，兼容性好，方便编程

1.2.2. 带ESD保护电路的RS-485通信接口

1.2.3. 宽工作电压DC10～30V，并具防接反保护功能

1.2.4. 采用工业级芯片，内置看门狗，并具有完善的防雷抗干扰措施，保证可靠性

1.2.5. 6路开关量输入，可有源或无源空触点输入

1.2.6. 16路开关量输出：14路常开继电器（4个公共端），2路常开常闭继电器

1.2.7. 带LED指示工作状态，便于现场安装调试

1.2.8. 35mm 标准DIN导轨安装，多种接线方式，方便现场安装布线

1.3、 技术参数

1.3.1 开关量输入

1) 6路，无源触点或电压型输入

2) 逻辑电平：0～0.5V或短接为0，+3～30V或开路为1；

3) 输入电平范围：0～30V，极限范围为－10～40V；

4) 计数功能：计数采样频率1KHz，要求脉冲高低电平的宽度都>1mS ；当模块检测到各通道有1至0的跳变时计数值加1；每一路zui大计数值4字节：FFFFFFFFH。

1.3.2 开关量输出

1) 遥控输出：16路，继电器（250V*5A(AC)或30V*5A(DC)）；

2) 可设置为电平方式或脉冲方式输出；脉冲输出时脉冲宽度为0.1S～20S可设定；

1.3.3 通讯接口

1) 接口类型：1路RS-485通讯接口

2) 通讯规约： MODBUS-RTU标准规约

3) 通讯地址：1～247可设置

4) 数据格式：可软件设置，“n,8,1"、 “e,8,1"、 “o,8,1"、 “n,8,2"

5) 通讯速率：可设置1200、2400、4800、9600、19200、38400Bps；

1.3.4 隔离：不隔离，所有信号共GND；

1.3.5 电源

1) DC+10～30V供电，峰值电压不得超过+40V；典型功耗：≤5W；

1.3.6 工作环境

1) 工作温度：-20～+70℃；存放温度：-40～+85℃；

2) 相对湿度：5～95%，无结露（在40℃下）；

3) 海拔高度：0～3000米；

4) 环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所；

1.3.7 温度漂移：≤100ppm/℃；

1.3.8 安装方式：35mm 标准DIN导轨安装

1.3.9 模块尺寸： 118×107×59mm

二、应用

2.1、 外形及安装

图 2.1 C型外形尺寸图（单位：mm）

安装：采用35mm 标准DIN导轨安装，固定导轨后，将模块卡入导轨即可；

接线：

1) 将相应的连接端子插入模块；

2) 使用0.2～3.3mm²的电缆（3路电流的输入线应选用大于2mm²的电缆），从每条线的端部剥去6mm连接在端子上，并将导线插入连接端子的相应位置。

3) 将接线螺钉力矩紧至0.56～0.79N·m。

2.2、 端子定义

Pin	Define	说明	Pin	Define	说明
1	V+	10~30V	36	DI6	第6路DI
2	GND	电源地	35	DI5	第5路DI
3	PGND	保护地	34	DI4	第4路DI
4	A+/RXD	RS485A+/RS232R	33	DI3	第3路DI
5	B-/TXD	RS485B-/RS232T	32	DI2	第2路DI
6	GND	RS485/RS232GND	31	DI1	第1路DI
7	COM1	第1路DO公共端	30	OP16	第16路DO
8	CL1	第1路DO常闭点	29	OP15	第15路DO
9	OP1	第1路DO常开点	28	OP14	第14路DO
10	COM2	第2路DO公共端	27	OP13	第13路DO
11	CL2	第2路DO常闭点	26	COM13	13~16路DO公共端
12	OP2	第2路DO常开点	25	OP12	第12路DO
13	COM3	3~4路DO公共端	24	OP11	第11路DO
14	OP3	第3路DO	23	OP10	第10路DO
15	OP4	第4路DO	22	OP9	第9路DO
16	COM5	5~8路DO公共端	21	COM9	9~12路DO公共端
17	OP5	第5路DO	20	OP8	第8路DO
18	OP6	第6路DO	19	OP7	第7路DO
