G30-1食品级不锈钢防爆单螺杆泵

G30-1食品级不锈钢防爆单螺杆泵
参  考  价面议
具体成交价以合同协议为准

产品型号

品       牌

厂商性质生产商

所  在  地温州市

在线询价 加入对比 查看联系电话

更新时间：2017-09-01 09:33:54浏览次数：2261次

联系我时，请告知来自 环保在线
同类优质产品更多>
产品分类品牌分类
产品简介
G(EX)型防爆单螺杆泵是按迥转啮合容积式原理工作的新型泵种。

详情介绍

一、G(EX)型防爆单螺杆泵的产品概述：

　　G(EX)型防爆单螺杆泵是按迥转啮合容积式原理工作的新型泵种。主要工作部件是偏 心螺杆（转子）和固定的衬套（定子）。由于该二部件的特殊几何开头分别 形成单独的密封容腔。介质由轴向均匀推行流动。内部流速代低，容积保持 不变。压力稳定,因而不会产品涡流和搅动。每级泵的输出压力为0.6Mpa,扬程60m（清水），自吸高度一般在6m，适用于输送介质温度80℃以下（特殊要求可达150℃）。

二、G(EX)型防爆单螺杆泵的产品特点：

　　G(EX)型防爆单螺杆泵因定子选用多种弹性材料制成，所以螺杆泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特点。其流量与转速成正比。传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。这种泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。

三、G(EX)型防爆单螺杆泵的型号意义：

　　G(EX)型防爆单螺杆泵
　　例如: FG35-1
　　F-表示泵体和内零件材料全部为不锈钢
　　无字母泵体为铸铁,其内部零件材料为不锈钢
　　G-系列单螺杆泵
　　35-螺杆名义直径
　　1-表示一级

[安装]

单螺杆泵可水平和垂直安装。

泵和驱动电机由一个弹性联轴器或一个中间传递装置联接在一起，并安装在同一底座上。根据用户的需求来提供机组安装尺寸。

[技术特点]

      泵出口所允许的流量范围和所需功率可从泵性能表中查找。



泵体大承压

1.6MPa



大输出压力

单级

双级



0.6MPa

1.2MPa



同时还须考虑轴封所允许的压力

大允许真空度

0.085MPa

决定于运转条件、级数、旋转方向与轴封方式

泵所输送介质允许高温度

150℃

决定于泵所输送的介质及所用的弹性体材质

大粘度

270000cst

决定于泵所输送的介质及泵的转速和规格

大允许固体含量

60%

决定于泵的规格及固体的特点和大小



[泵驱动方式]

1、  由弹性联轴器联接和变频调速电机驱动方式

2、  由弹性联轴器联接和固定减速电机驱动方式

3、  由弹性联轴器联接和无级变速电机驱动方式

4、  由背包式电机皮带轮驱动方式

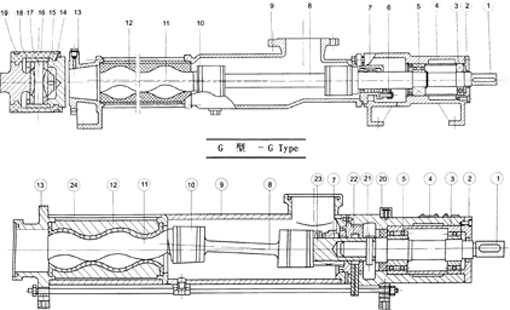

[结构]


零件明细

序

号

名称

序

号

名称

1

传动轴

13

压出管

2

轴承压盖

14

销套

3

单列轴承

15

销环

4

托架

16

橡胶护套

5

双列轴承

17

销子

6

填料密封

18

护圈

7

机械密封

19

钢带卡

8

联接轴

20

拖盘

9

吸入管

21

销轴

10

万向节

22

密封体

11

螺杆

23

空心轴

12

衬套

24

套筒

[轴端密封形式]

p-填料密封         V-机械密封
四、G(EX)型防爆单螺杆泵的性能参数：



标准
型号
Standard model

每100转理论流量
Theoretical flow(L)/100 revolutions

允许工作压力(MPa)
Allowable max particulate size (mm)

允许大颗粒粒径(mm)
Allowable max particulate size(mm)

转速流量近似成正比关系
Rotation flow is approximate to proportion

泵合理流量范围(m3/h)
Rational flow range of pump(m3/h)

*工作
转速
Optimum working rotation velocity(r/min)

配套电机
功率(KW)
Power of the matching motor(kw)

吸入法兰
Pump-in flange

排出法兰
Pump-out flange

配套代号
与方式
Matching code and mode

泵400r/min 时流量(M3/h)
Flow(m3/h)when the pump is 400r/min

孔径
(mm)
Orifice size (mm)

通径
(mm)
Though oath (mm)

孔径
(mm)
Orifice size (mm)

通径
(mm)
through path (mm)

可选方式(代号)
Options(code)

有以下多种配套方式
A suite of configuration available as shown as below

G15-1

1.63

0-0.6

3

0.3

0.3-0.8

400-1000

0.55-0.75

125

50

110

40

1.2.3.4.
5.

1、表示6极电机直带
Indicating the straight belt of motor with 6 steps
2、配减速箱与普通4极电机
With reducer casing and normal motor of 4 step
3、配减速箱与防暴电机
With reducer casing and rxplosion-proof motor
4、调速电机或无级变速电机直带
Straight belt of variable speed motor or stepless variable speed motor
5、配减速箱与调速电机（或无级变速电机）
WIth reducer casing asd variable speed motor (or stepless variable speed motor)
6、采用皮带轮减速背包式安装
Installation of belt pulley by reducing kit
7、采用皮带轮减速旁置式安装
installation of belt pulley by side reducer
8、配减速箱与6极电机
With reducer casing and motor with 6steps
9、配减速箱与8极电机
With reducer casing and motor with 8 steps
注：客户可根据工况需要选择直立式安装单螺杆泵
Note:Customers can select vertical single screw pump as required by the behaviors



G15-2

1.63

0-12

3

0.3

0.3-0.8

400-1000

0.75-1.1

125

50

110

40

G15-3

1.63

0-18

3

0.3

0.3-0.8

400-1000

1.1-1.5

125

50

110

40

G15-4

1.63

0-2.4

3

0.3

0.3-0.8

400-1000

1.5-2.2

125

50

110

40

G25-1

6.27

0-0.6

5

1.2

1-3.4

400-900

1.1-1.5

125

50

110

40

G25-2

6.27

0-1.2

5

1.2

1-3.4

400-900

1.5-2.2

125

50

110

40

G25-1A

12.65

0-0.6

5

2.4

2-5.5

400-900

1.5-2.2

125

50

110

40

G35-1

13.11

0-0.6

6

2.7

4-6

400-900

2.2-3

145

65

145

65

G35-2

13.11

0-1.2

6

2.7

4-6

400-900

3-4

145

65

145

65

G40-1

24.91

0-0.6

8

5.0

6-8

400-800

2.2-3

145

65

145

65

G40-2

24.90

0-1.2

8

5.0

6-8

300-600

4-4.5

160

80

160

80

G40-3

24.90

0-1.8

8

4.8

6-8

300-500

5.5-7.5

160

80

160

80

G40-4

24.90

0-2.4

8

4.5

6-8

300-500

7.5-11

180

100

145

65

G50-1

49.62

0-0.6

10

10.5

8-13

300-500

4-5.5

160

80

160

80

2.3.4.5

G50-2

49.62

0-1.2

10

10.5

8-13

300-500

7.5-11

170

100

160

80

G50-3

49.62

0-1.8

10

10.0

8-13

300-500

11-15

200

125

180

100

G50-4

49.62

0-2.4

10

10.0

8-13

250-400

15-18.5

200

125

180

100

G60-1

103.91

0-0.6

11

20.0

13-20

300-450

7.5-11

170

100

160

80

2.3.5.
6.7

G60-2

103.91

0-1.2

11

20.0

13-20

300-450

11-15

170

100

160

80

G60-3

103.91

0-1.8

11

20.0

13-20

300-400

15-18.5

200

125

180

100

G60-4

103.91

0-2.4

11

19.0

13-20

300-400

18.5-22

200

125

180

100

G70-1

105.10

0-0.6

13

24.0

20-24

300-450

11-15

200

125

180

100

G70-2

105.10

0-1.2

13

24.0

20-24

250-400

15-18.5

200

125

180

100

G70-A1

105.12

0-0.6

13

30.0

24-30

300-450

11-15

210

125

210

125

G85-1

221.60

0-0.6

15

43.0

30-35

250-350

15-18.5

210

125

210

125

G85-2

177.60

0-1.2

15

35.0

28-53

250-350

18.5-22

210

125

210

125

G85-3

201.60

0-1.8

15

40.0

30-35

250-350

30-37

280

200

295

200

G85-4

198.50

0-2.4

15

39.0

25-32

200-300

37-45

280

200

295

200

2.3.5.
6.7.8

G105-1

400.43

0-0.6

18

74.0

35-50

250-350

22-30

280

200

295

200

G105-2

400.43

0-1.2

18

74.0

35-50

250-350

37-45

280

200

295

200

2.3.5.
7.8.9

G110-1

532.40

0-0.6

24

105.0

50-80

200-300

22-30

280

200

295

200

G110-2

532.40

0-1.2

24

105.0

50-80

200-300

30-37

280

200

295

200

G110-3

532.40

0-1.8

24

100.0

50-80

200-300

37-45

280

200

295

200

G110-4

530.40

0-2.4

24

98.0

45-76

180-280

45-75

280

200

295

200

G120-1

764.64

0-0.6

30

146.0

80-110

200-300

30-37

280

200

295

200

G120-2

764.64

0-1.2

30

146.0

80-110

200-300

37-45

280

200

295

200

G135-1

835.58

0-0.6

35

160.0

110-130

150-280

37-45

280

200

295

200

G135-2

835.58

0-1.2

35

160.0

110-130

150-280

55-75

280

200

295

200



感谢您访问我们扬子江泵业的www.yzj.cc，如有任何水泵疑问我们一定会尽心尽力为您提供优质的服务。
