产品型号D343H

品牌

厂商性质经销商

所在地郑州市

在线询价加入对比查看联系电话

更新时间：2015-07-24 12:56:39浏览次数：272次

联系我时，请告知来自环保在线

上海良工阀门厂有限公司阀门河南销售处，拥有以下阀门品种：
闸阀，球阀，截止阀，止回阀，蝶阀，隔膜阀，旋塞阀，减压阀，安全阀，柱塞阀，调节阀，水利阀，疏水阀，盲板阀。
材质包括：塑料，铸铁，铸钢，铸铜，不锈钢，双相钢，铬钼钢，铬钼钒钢等
连接方式分为：内螺纹连接，外螺纹连接，对焊连接，承插焊连接，法兰连接，对夹连接
传动方式有：手动，气动，液动，电动
设计技术标准分为国标，美标，日标，德标及非标标准。
传真：
手机客服：

——承诺是金，实干兴邦；良工阀门，经久耐用——

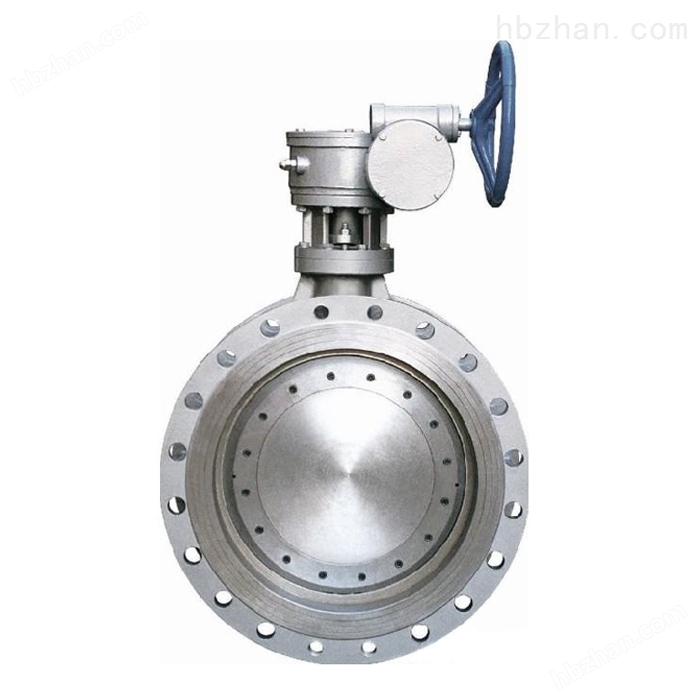

双向高压蝶阀D343H：

中文名

双向高压蝶阀D343H

公称通经

DN50-DN1200

压力范围

1.0MPa-6.4MPa

介质温度

-20℃-450℃

双向高压蝶阀D343H为偏心金属密封结构，密封形式为金属对金属密封，可调换金属密封圈对金属密封，不锈钢板与石墨复合板密封圈对金属密封。硬密封蝶阀的驱动形式除了电动之外还有：手动，蜗轮杆传动，气动等。

型号		D343H-10 D343H-16 D343H-25 D343H-40	D343H-10P D343H-16P D343H-25P D343H-40P	D343H-10R D343H-16R D343H-25R D343H-40R
工作压力（MPa）		1.0~4.0
适用温度（℃）		≤425	≤200
适用介质		水、油或非腐蚀性介质	硝酸类介质	醋酸类介质
材料	阀体、蝶板	WCB	CF8/304	CF3M/316L
	阀杆	2Cr13	304	316L
	阀体密封面	堆焊 507	－	－
	蝶板密封面	304+柔性石墨	304+PTFE	304+PTFE
	填料	柔性石墨	PTFE	PTFE

5相关尺寸

PN0.6MPa～PN1.0MPa连接尺寸

公称通径		长度标准值		外形尺寸（参考值）				连接尺寸 (标准值)						重量 (kg)
公称通径		L		H	H1	A1	B1	PN0.6MPa			PN1.0MPa
毫米	英寸	短	长	H	H1	A1	B1	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	140	110	4-14	165	125	4-18	17
65	21/2	112	170	115	370	180	200	160	130	4-14	185	145	4-18	20

80	3	114	180	120	380	180	200	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	265	225	8-18	285	240	8-22	47
200	8	152	230	208	605	270	280	320	280	8-18	340	295	8-22	60
250	10	165	250	243	680	270	280	375	335	12-18	395	350	12-22	95
300	12	178	270	283	800	380	420	400	395	12-22	445	400	12-22	124
350	14	190	290	310	835	380	420	490	445	12-22	505	460	16-22	181
400	16	216	310	340	915	450	470	540	495	16-22	565	515	16-26	260
450	18	222	330	380	960	480	490	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1020	480	490	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1225	480	490	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1355	640	660	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1470	640	660	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1545	750	860	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	1795	850	900	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	1965	850	900	1405	1340	32-33	1455	1380	32-39	2000

PN1.6MPa～PN2.5MPa连接尺寸

公称通径

长度

标准值

外形尺寸

（参考值）

连接尺寸

(标准值)

重量

(kg)

PN1.6MPa

PN2.5MPa

毫米

英寸

短

长

Z-d

双向高压蝶阀D343H

PN4.0MPa连接尺寸

公称通径		结构长度（标准值）		外形尺寸（参考值）				连接尺寸(标准值)
公称通径		L		H	H1	A1	B1	PN4.0MPa
毫米	英寸	短	长	H	H1	A1	B1	D	D1	Z-d
50	2	108	150	112	350	180	200	165	125	4-18
65	21/2	112	170	115	370	180	200	185	145	8-18
80	3	114	180	120	380	180	200	200	160	8-18
100	4	127	190	138	420	180	200	235	190	8-22
125	5	140	200	164	460	180	200	270	220	8-26
150	6	140	210	175	555	270	280	300	250	8-26
200	8	152	230	208	605	270	280	375	320	12-30
250	10	165	250	243	680	270	280	450	385	12-33
300	12	178	270	283	800	380	420	515	450	16-33
350	14	190	290	310	830	380	420	580	510	16-36
400	16	216	310	340	915	450	470	660	585	16-39
450	18	222	330	380	960	480	490	685	610	20-39
500	20	229	350	410	1020	480	490	755	670	20-45
