断电复位电动球阀选型分析

【资料简介】

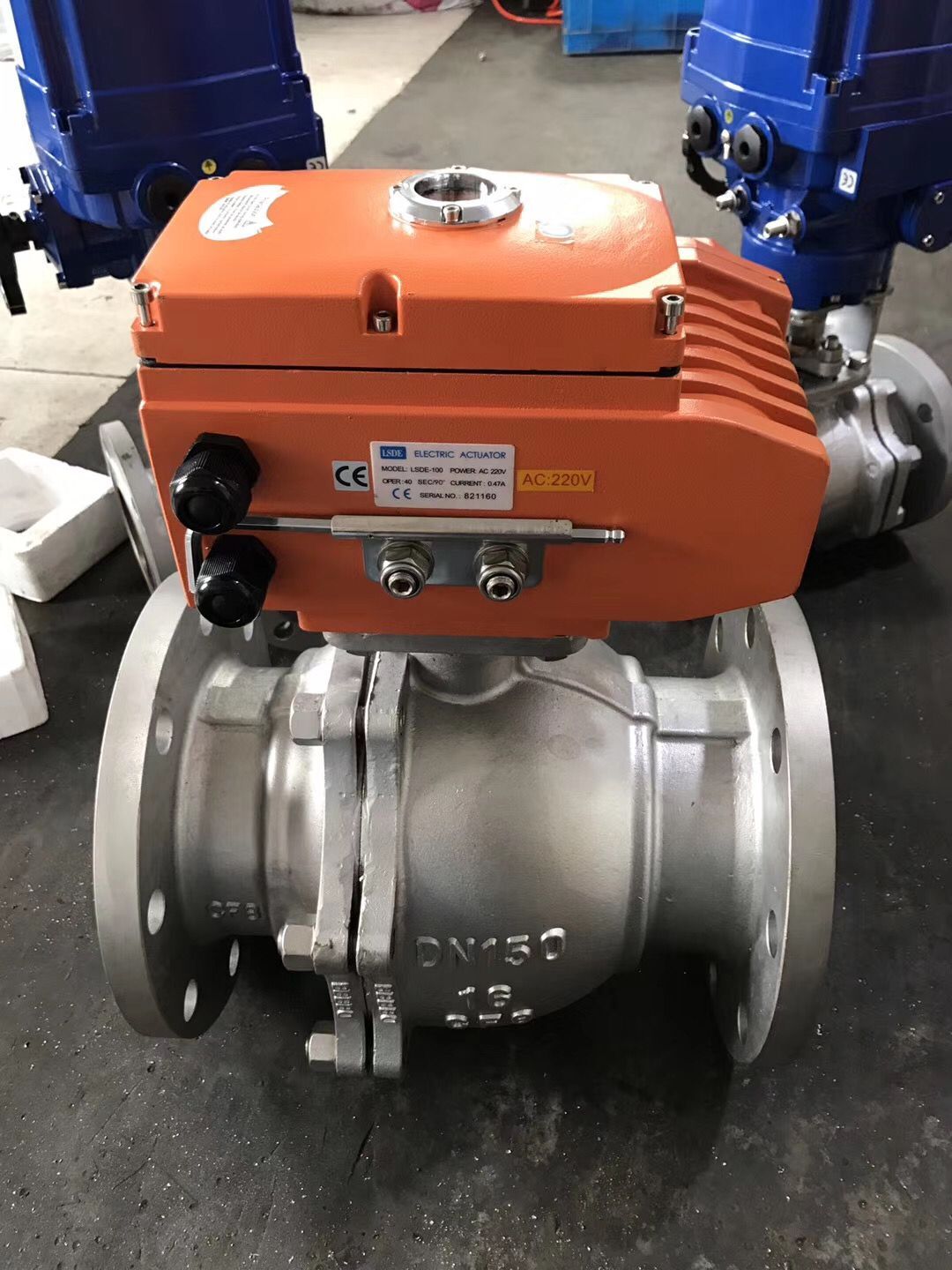

断电复位电动球阀选型分析

电动球阀是工业自动化控制系统中的重要执行机构。电动球阀是根据阀瓣的这种移动形式绕阀杆的轴线作旋转运动的阀门。阀座通口的变化是与阀瓣行程成正比例关系。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，是工业自动化过程控制的一种管道压元件。在现场使用过程中，突发紧急故障，在外接电源断电的情况下，断电复位系列电动执行器可以立刻给阀门一个程序命令，使阀门继续工作到全开或者全关状态实现断电复位效果，断电全开或者全关出厂可根据要求设定，这大满足了各个特殊管道的保护要求，其广泛应用于电厂、化工厂、环保设备等地。断电复位电动执行器自带电源（具备复位功能）用于控制0°-300°旋转的阀门及其他同类产品它以AC24V、110V、220V、380V、415V交流电源和DC12V、24V、220V直流电源为驱动电源，以4-20mA电流信号或0-10vDC电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制。可以广泛应用于石油、化工、电力、冶金、制药、造纸、能源、水处理、船舶、纺织、食品加工、楼宇自动化等领域。

同时更具有体积小、重量轻、外形精美、结构、紧凑、启闭迅速、易于安装、操作扭矩小，操作方便、数显阀位、无须维护及使用安全方便等诸多优点。为解决上述技术问题，本发明提供的自复位电动球阀，包括执行器和与所述执行器相连的阀体组件，所述执行器中包括执行电机和可控制所述执行电机动作的控制器，该自复位电动球阀还包括设置在所述执行器内的备用电源，且所述控制器在外部供电断开后控制所述备用电源为所述执行电机供电。
由以上技术方案中可以看出，本发明中所公开的自复位电动球阀，包括执行器和与执行器相连的阀体组件，并且执行器中包括执行电机和可控制执行电机动作的控制器，该自复位电动球阀还包括设置在执行器内部的备用电源，控制器在外部供电断开后控制备用电源为执行电机供电。

可见，本发明中所公开的自复位电动球阀设置了内置的备用电源，该备用电源在外部供电断开后可为执行电机供电，从而使执行电机带动阀体组件动作，使阀体组件自动复位至常开或者常闭状态；由于备用电源设置在自复位电动球阀的内部，因而就实现了备用电源与自复位电动球阀的一一对应，自复位电动球阀内部的备用电源的损坏，并不会影响到其他自复位电动球阀的工作，这就有效减小了备用电源出现故障后所影响的范围；另外将备用电源内置在自复位电动球阀中，还使得自复位电动球阀的外部供电电路无需作任何更改，因而也就有效降低了布线难度。

断电复位电动球阀选型分析特点

小型轻便，容易拆装及维修，亦可在任意位置安装

结构简单、紧凑，90°回转启闭迅速

操作扭矩小，省力轻巧

流量特性趋于直线，调节性能好

多种控制信号，开关控制

比例（调节型）控制：0-10VDC或4-20mA

反馈输出可选4-20mA、辅助开关及反馈电位器（0-1K）

防护等级达到IP68

执行器带电，具有断电复位功能，包括复位开、复位关、无复位三种，出厂设置可选

断电复位电动球阀选型分析选型要求

1、是控制元件，在流体管道体系的使用中，是十分广泛的，它的用途也十分多，对控制流量、压力、回流等等，都有十分好的作用。由于电动球阀质量的好坏，对管道的安全性，有很大的影响，所以在挑选电动球阀的时分，必定要依照必定的过程和依据进行挑选。

2、清晰自己公司的管道的口径，知道需求挑选什么样口径和衔接方法的电动球阀。

3、依据管道的需求，先断定电动球阀的一些常见参数，比方排放才能、能够答应的流阻、阀座孔的通径巨细等等，这些参数假如没有选对，电动球阀控制流量的作用，就会大打折扣。

4、依据管道的工作温度，挑选适宜的原料，当然，管道的工作压力，也是要考虑在内的。

电动球阀通常采用可逆同步磁滞电机驱动阀门通断，当阀门需要开启时，电机顺时针或者逆时针旋转，带动阀杆开启阀门；当阀门需要关闭时，电机反向旋转，带动阀杆关闭阀门。然而，在供暖过程中，对于不同要求的场合往往会有常开或者常闭的不同需求，因而必须考虑到，一旦电动球阀的供电出现故障时，需要保证电动球阀自动复位至需要保持的常开或者常闭状态。本发明的另一目的在于提供一种上述自复位电动球阀的控制方法。

本发明中所公开的自复位电动球阀的控制方法中，在有电源供电的情况下，为备用电源充电，当外界供电断开后，控制器将控制备用电源为执行电机供电，使执行电机动作，从而实现电动球阀保持在常开或者常闭的状态。
