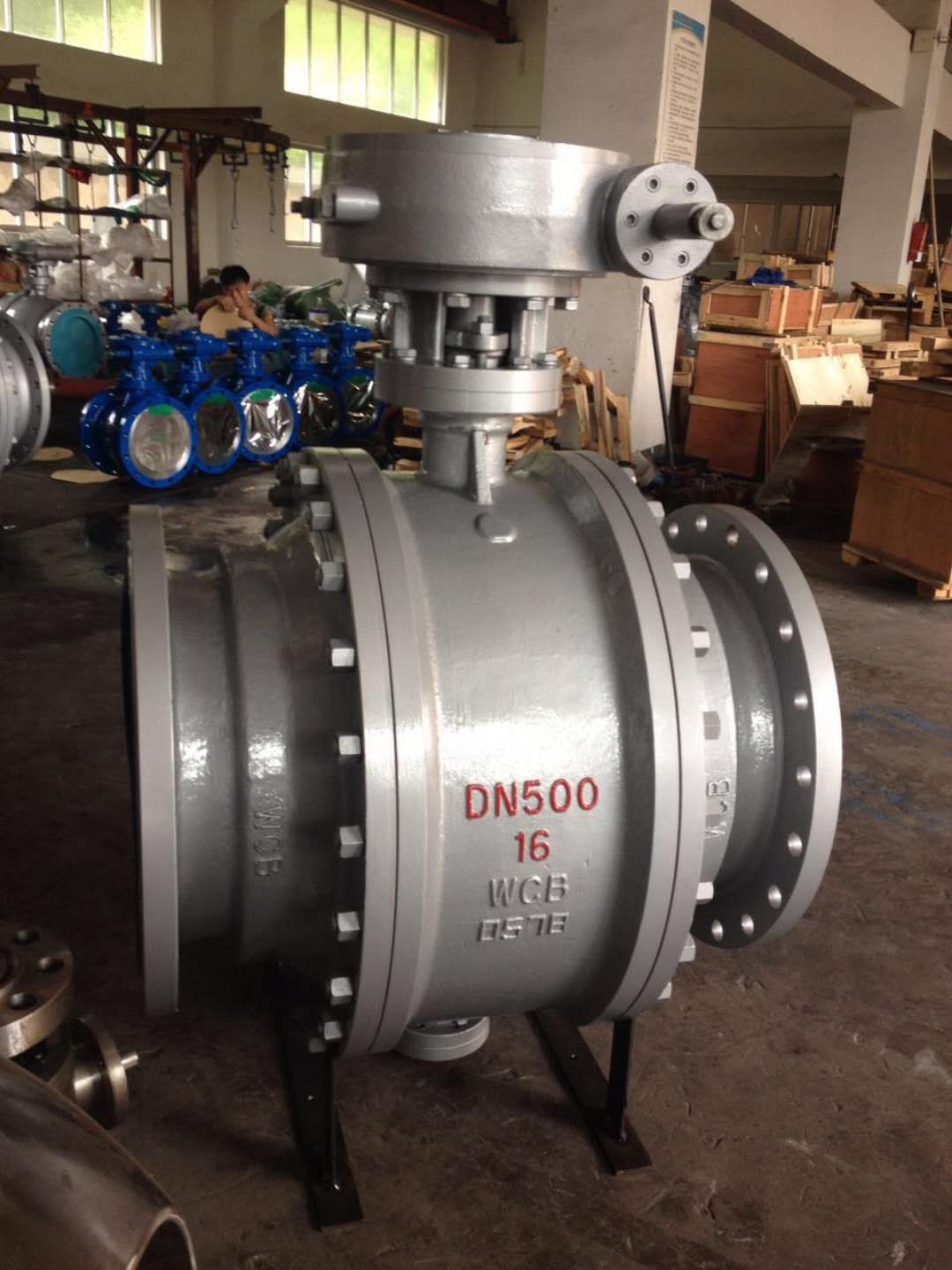

电动金属硬密封固定式球阀技术规范

【资料简介】

电动金属硬密封固定式球阀技术规范

某些元件、部件或装置，如果在招标文件中未专门提到，但对于构成一台完整和性能良好的球阀是*的，这些元件、部件或装置也应由投标人提供，其费用包括在设备总价中。球阀具有流体阻力小、流道通畅、启闭迅速、易于自动化控制的特点，因而得到广泛的应用。但是由于常规球阀的阀座一般采用聚四氟乙烯等非金属材料制作，受阀座密封材料的限制，常规球阀不能在高温工况下使用，故常规球阀的使用受到了一定的限制。针对上述原因进行更新设计新型实用的金属硬密封球阀系列产品，解决了上述难题。并在石油、化工、电力、冶金、轻工等行业得到广泛的应用。

电动金属硬密封固定式球阀技术规范用途

金属硬密封球阀适用于各种管路上，用于截断或接通管路中的介质，适用于含固体颗粒介质、料浆、煤粉、灰渣等苛刻工况。一种硬密封球阀的结构,该球阀在阀座和球体间增加了螺线传动机构,阀门在启闭时,球体与阀座间无摩擦,延长了阀门的使用寿命,减小了启闭力矩.硬密封电动球阀由阀体、球体、阀杆、金属阀座及阀座与阀体间的柔性石墨密封圈组成。两个阀座以阀杆轴心为对称中心嵌入阀体，阀座在阀体嵌入槽中滑动，阀座与阀体之间的密封靠柔性石墨密封圈来实现。由于柔性石墨密封圈可压缩变形，该结构电动球阀在一定温度范围内使用不会因球体受热膨胀卡住不能动作，此结构硬密封球阀可用于温度不超过343℃的工况。



电动球阀使用碟形弹簧加载密封副结构。球阀装配后碟形弹簧受压，它一方面为阀门密封提供初始力，另一方面压缩阀座和阀体间的密封圈，使阀座和阀体间密封。该结构球阀两个阀座以阀杆轴心为对称中心嵌入阀体，阀座可在阀体嵌入槽中滑动，在球体受热膨胀时阀座组件滑动，碟形弹簧受压变形，避免球体卡住不能动作。

电动金属硬密封固定式球阀技术规范结构特点

1. 的球体和阀座硬化技术

金属硬密封球阀的球体与阀座*采用金属对金属的密封方式，钉对用户的不同使用工况和要求，可以采用多种的球体和阀座的硬化技术，包括超音速喷涂、镍基合金喷焊、高镍基合金喷焊、镍基碳化钨合金喷焊、钴基硬质合金喷焊等，球体和阀座的表面硬度一般可以达到HRC55～60左右，可达HRC70。密封面材料耐一般可达540℃，可达980℃。密封面材料还具有很好的耐磨擦、耐冲击等性能。

2. 阀门启闭灵活

高温工况下由于热膨胀而容易引起球体与阀座的涨死，从而导致阀门无法开启。该球阀采用了蝶簧或弹簧加载的密封结构，在高温下零部件的热膨胀可以被蝶簧或弹簧所吸收，故能保证阀门在高温下不会涨死，并能够在高温下灵活启闭。

3. 防火结构设计

阀门密封金属对金属密封结构，垫片采用不锈钢+柔性石墨，填料采用柔性石墨。因此阀门即使在火灾情况下也能确保可靠的密封。

4. 双阻断和排放（金属硬密封固定球阀）

金属硬密封固定球阀一般采用球前密封结构。阀门处于关闭状态时，当中腔通过排泄阀放空时，上下游侧的阀座能独立使进口端和出口端的流体阻断，实现双阻断功能。

金属硬密封浮动球阀采用球后阀座密封结构。一般采用单向密封，并在阀体上标有流向。如用户有特殊要求，可以采用双向密封结构。

5. 密封性能可靠

采用*的球体研磨工艺，通过球体与研磨器具在空间不同方位的旋转，使球体表面达到高的圆度和光洁度，通过弹簧预紧实现阀座的低压密封，并且合理设计阀座的活塞效应，依靠介质自身的压力实现高压密封。阀门的密封等级达到ANSI B16.104规定的Ⅳ级要求。

（2） 电动金属硬密封固定式球阀技术规范结构形式、性能及尺寸

1） 球阀的联接形式为法兰联接，连接尺寸、结构长度应符合 GB 的要求。

2） 球阀动作应稳定可靠、灵活。电动球阀的电动头应采用手电两用方式操作。

3） 球阀应阻力系数小，密封性能优良。

4） 球阀的主要另件如：阀体、阀瓣、阀杆、密封付等应适合于介质的运行要求。其检修周期不小于 15000 小时。不得有滴、漏、渗现象。应方便检修、更换易损部件。

5） 球阀设置有DN100 旁通阀，旁通阀采用不锈钢硬密封电动球阀，开启和关闭时间在正常操作压力下不超过 30s。旁通阀前设手动不锈钢检修球阀。

6） 空气阀位于阀体顶部，空气阀的直径应满足充水时自动排气和球阀动水关闭时自动补气的需要。空气阀的开关应自动、可靠，关闭后严密不漏。空气阀下部应设不锈钢手动检修球阀。

7） 球阀控制箱上将设有下列信号，卖方并提供相应的自动化元件：

（1） 球阀全开、全关的位置信号;

（2） 锁锭投入及拔出信号；

（3） 球阀上下游压力差的差压信号；

（4） 旁通阀开关位置信号；

8） 操作油压采用不锈钢管联接高压软管方式，阀门采用不锈钢球阀。所有管件、自动化元件及仪表，阀门连接的成套法兰，由卖方成套提供，应满足电站运行监视的要求。所有的位置开关均采用接近开关，所有电气元器件应采用优质、可靠产品。

9） 铸件采用树脂砂铸造，应有良好的表面防护，球阀表面涂漆方式除不锈钢材料外采用烤漆，表面颜色由发包人确定。

10） 球阀主要部件材料应满足或优于下表，投标人应在投标文件中详细列出各部件的材料。

11） 材料的化学成分、力学性能和质量要求应符合标准的要求。

12） 所有材料卫生条件符合国家标准（GB/17219）要求。

13） 可以使用力学性能更好的材质。

电动金属硬密封固定式球阀技术规范

金属硬密封球阀的球体与阀座*采用金属对金属的密封方式，为了确保硬密封球阀在各种温度和压力下的可靠密封，针对用户的不同使用工况和要求，可以采用多种的球体和阀座的硬化技术，包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊等，球体和阀座表面硬度一般可达到HRC60以上，较高可达HRC74以上。密封面材料耐温可达540℃，较高可达980℃。金属硬密封法兰球阀材料的结合强度可以达到10000PSI以上，密封面材料还具有很好的耐磨擦、耐冲击等性能。

硬密封固定球阀能够适用于绝大多数的苛刻工况条件。电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
