MT-HTP型高温磁力驱动泵产品概述：
MT-HTP型高温磁力驱动泵（简称高温磁力泵）。主要特点是利用磁传动器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵轴与电动机同步旋转，无接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封，因而杜绝了石油化工行业中免不了的跑、冒、滴、漏现象，*无泄漏。此种类型的泵适用于输送有毒、有害、易燃、易爆和贵重液体介质，是创建无泄漏、无污染文明车间、文明工厂的理想用泵。
■ MT-HTP型高温磁力驱动泵型号意义：
■ MT-HTP型高温磁力驱动泵性能范围：
MT-HTP型高温磁力驱动泵性能范围（按额定点性能）
流量 3.2～100m3/h
扬程 15～80m
温度 -45～350℃
泵吸入口直径 32～100mm
转速 2850～2900r/min
功率 1.1～55kW
■ MT-HTP型高温磁力驱动泵工作条件：
MT-HTP型高温磁力泵，其过流部件材质以Ⅱ 类和Ⅲ类金属材质为主，也可以带非金属衬里或热固体性塑料，这类泵统称金属磁力泵，适用于输送液体的吸入压力必须大于其汽化压力0.1MPa, zui大出口压力4.0MPa,温度不超过350℃，密度不大于1600kg/m3,粘度不大于30×10-6m2/S的不含铁磁性质颗粒和纤维的液体。

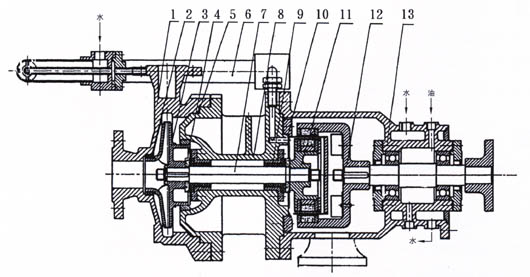

■ MT-HTP型高温磁力驱动泵结构图：
| 序号 | 零件名称 | 材料 | 序号 | 零件名称 | 材料 |
| 1 | 泵体 | 不锈钢ZGCr18Ni9 | 8 | 轴承体 | 不锈钢ZG1Cr18Ni9 |
| 2 | 扣环 | 不锈钢1Cr18Ni9Ti | 9 | 轴承 | 碳石墨M120P |
| 3 | 叶轮 | 不锈钢ZG1Cr18Ni9 | 10 | 隔离套 | 不锈钢1Cr18Ni9Ti |
| 4 | 止推环 | 硬质合金YG8 | 11 | 内磁钢总成 | 钐钴磁钢组合件 |
| 5 | 密封圈 | 聚四氟乙烯 F4 | 12 | 外磁钢总成 | 钐钴磁钢组合件 |
| 6 | 冷却装置 | 不锈钢组合件 | 13 | 冷却联接架 | 铸件 HT200 |
| 7 | 泵轴 | 不锈钢1Cr18Ni9Ti |
|
|
|
■ MT-HTP型高温磁力驱动泵结构特征：
轴向力平衡
上述磁力泵，叶轮应设置前、后密封环、平衡孔和轴向力自动调节机构，减少止推环的承受载荷，延缓磨损，提高泵的使用寿命和可靠性。
轴承结构
轴承选用碳石墨、碳石硅和硬质合金材料，结构设计成带轴向和径向直槽结构型式或螺旋带直槽结构型式，以泵送介质冷却润滑。并且前后轴承按循环液流方向设计成不同旋向。
冷却、润滑
一般情况由于泵送介质温度≤80℃，故不需外冷却系统，靠介质自身冷却润滑。但本公司可以根据用户需要设置辅助冷却系统，因此，该泵目前可以用于≤350℃的工况。
传动
泵的传动是通过磁力耦合器与电机相连接。叶轮的旋转方向从驱动端（电机方向）看，为顺时针方向或逆时针方向旋转。
■ MT-HTP型高温磁力驱动泵产品用途：
MT-HTP型高温磁力泵适用于石油、化工、制药、电镀、环保、食品、影视洗印、水处理、国防等行业。是输送易燃、易爆、易挥发、有毒、贵重和各种腐蚀性液体的理想设备。MT-HTP磁力泵适用于石油、化工、制药、电镀、环保、食品、影视洗印、水处理、国防等行业。是输送易燃、易爆、易挥发、有毒、贵重和各种腐蚀性液体的理想设备。
■ MT-HTP型高温磁力驱动泵性能参数：
| 型 号 | 口径（mm） | 流量 （m3/h） | 扬程 （m） | 汽蚀余量 （NPSH）r（m） | 转速 （r/min） | 电机功率 （kW） | |
| 进口 | 出口 | ||||||
| MT-HTP32-25-115 | 32 | 25 | 6.6 | 15 | 6.0 | 2900 | 1.1 |
| MT-HTP32-20-125 | 20 | 3.2 | 20 | 5.0 | 1.1 | ||
| MT-HTP32-20-160 | 32 | 3.5 | 1.5 | ||||
| MT-HTP40-25-125 | 40 | 25 | 6.3 | 20 | 6.0 | 1.5 | |
| MT-HTP40-25-160 | 32 | 3.5 | 3 | ||||
| MT-HTP40-25-200 | 50 | 3.5 | 5.5 | ||||
| MT-HTP50-32-125 | 50 | 32 | 12.5 | 20 | 3.5 | 3 | |
| MT-HTP50-32-160 | 32 | 3.5 | 4 | ||||
| MT-HTP50-32-200 | 50 | 3.5 | 7.5 | ||||
| MT-HTP50-32-250 | 80 | 3.5 | 18.5 | ||||
| MT-HTP65-50-125 | 65 | 50 | 25 | 20 | 4.0 | 4 | |
| MT-HTP65-50-160 | 32 | 4.0 | 7.5 | ||||
| MT-HTP65-40-200 | 40 | 50 | 4.0 | 15 | |||
| MT-HTP65-40-250 | 80 | 4.0 | 22 | ||||
| MT-HTP80-65-125 | 80 | 65 | 50 | 20 | 4.0 | 7.5 | |
| MT-HTP80-65-160 | 32 | 4.0 | 15 | ||||
| MT-HTP80-50-200 | 50 | 50 | 4.0 | 18.5 | |||
| MT-HTP80-50-250 | 80 | 4.0 | 37 | ||||
| MT-HTP100-80-125 | 100 | 80 | 100 | 20 | 4.0 | 15 | |
| MT-HTP100-80-160 | 32 | 4.0 | 18.5 | ||||
| MT-HTP100-65-200 | 65 | 50 | 4.0 | 37 | |||
| MT-HTP100-65-250 | 80 | 4.0 | 55 | ||||
■ MT-HTP型高温磁力驱动泵使用说明：
起动
a、应在机泵连接前确定电动机的旋转方向是否正确，打开电机后盖，盘动风叶看泵的转动是否灵活。
b、关闭吐出管路上的闸阀。
c、向泵内注液，或用真空泵引液体排空泵内的气体。
d、接通电源，当泵达到正常转速后，再逐渐打开吐出管路上的闸阀，并调节到所需要的工况。在吐出管上的闸阀关闭的情况下，泵连续工作的时间不能超过2分钟。
运转
a、在开车及运转过程中，必须注意观察各仪表读数，泵的振动和杂音等是否正常，如果发现异常情况应及时处理。
b、如密封与叶轮配合部位的间隙磨损过大，应更换新的密封环。
停止
a、逐渐关闭吐出管路上的闸阀，切断电源。
b、如环境温度低于0℃，应将泵内液体放出，以免冻裂。
■ MT-HTP型高温磁力驱动泵注意事项：
1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以禁止空动转，同时避免在工作中途停电后再启动 时所造成时空载运转。
2、被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
3、泵在使用中环境温度应小于40℃，电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内（详见附表）。工程塑料泵的使用温度<60℃，金属泵的使用 温 度<100℃，输送吸入 压力不大于0.2mpa，zui大工作压力1.6mpa、密度不大于1600kg/m3，粒度不大于30 × 10-6m2/s的不含硬颗粒和纤维的液体。
5、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。
6、泵运行1500小时后，应拆检轴承和端面动环的磨损情况，并更换不宜再用的易损件。
7、泵内外磁性联轴器采用高性能永磁材料，可能对下列器件产生潜在危害，请将下列器件与本系列泵保持距离。如：心脏起博器，计算器、计算机磁盘、手表等。
